PCL-GB
17-18-21

Penumático - Industrial - Grandes Bitólas

Conexão Manual - Acoplador Valvulado

Os engates rápidos pneumáticos das séries PCL-GB-17, PCL-GB-18, e PCL-GB-21 apresentam versatilidade de aplicação sem similar no mercado.

Com vasta aplicação industrial em sistemas de ar comprimido a série GB para grandes bitolas: 1.1/4” até 2”, proporciona ao projetista engate rápido valvulado com grande capacidade de vazão.

Seu envelope construtivo alia: Robustez Construtiva, Vazão Elevada, Reduzida Perda de Carga, Materiais Construtivos Diversos e Consagrado Sistema de Trava por Esferas.

  • Retenção Simples: Válvula automática, de ação rápida, bloqueia o fluxo pneumático no ato do desacoplamento, retendo-o no acoplador fêmea; no ato do acoplamento a válvula abre liberando novamente o fluxo.

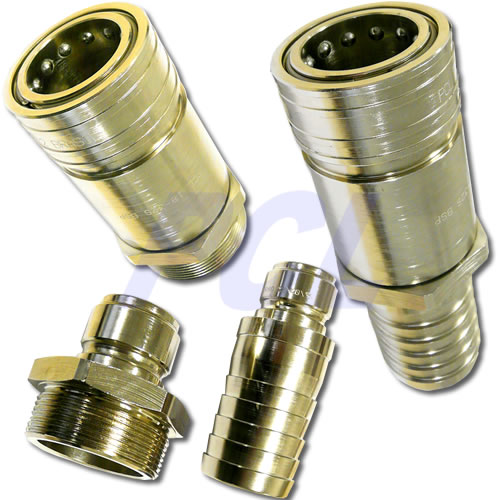

Foto Principal
Materiais de Construção
Código do Material Material Construtivo Acabamento Vedação Vedação (Standard para este código) Travas/Molas (Standard para este código) Esfera de Trava (Standard para este código)
B Latão Natural Buna N Aço Inox Aço Inox
S Aço Zinco Eletrolítico (Bicromatizado Amarelo) Buna N Aço
Mola
Aço
Temperado
SS Aço Inox
AISI 316
Natural Buna N Aço Inox Aço Inox
Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CA Capa de Acionamento (luva) Anatômica (1)
BSP Conexão BSP
MI Esferas, Molas e Anéis de trava em inox
NQ Acabamento superficial em Níquel brilhante

(1) Veja página de opcionais para avaliação

Modelos, Configurações do Pino e Dimensões
Pino 10-GB
...
CONEXÃO COM ROSCA NPT EXTERNA
C 1.1/4" 1.1/2" 2"
L 68
S 2.1/2"
Øp 30
Pino 11-GB
...
CONEXÃO PARA MANGUEIRA
C 1.1/4" 1.1/2" 2"
L 123

Øp 30
Pino 12-B
...
CONEXÃO COM ROSCA NPT/MÉTRICA INTERNA
C 1.1/4" 1.1/2" 2"
L 68
S 2.1/2"
Øp 30

Øp => Diâmetro de Passagem do fluído no Pino “Macho” (mm) - Disponível com roscas métricas

Modelos, Configurações do Pino e Dimensões
Pino PCL-GB-17
...
CONEXÃO COM ROSCA NPT INTERNA
C 1.1/4" 1.1/2" 2"
L 123
S 2.1/2"
D 63"
PCL-GB-18
...
CONEXÃO COM ROSCA NPT EXTERNA
C 1.1/4" 1.1/2" 2"
L 123
S 2.1/2"
D 63"
PCL-GB-21
...
CONEXÃO PARA MANGUEIRA
C 1.1/4" 1.1/2" 2"
L 180
S 2.1/2"
D 63"

Qualquer configuração (modelo) de Acoplador poderá ser usado com qualquer configuração de Pino (inclusive com roscas diferentes)

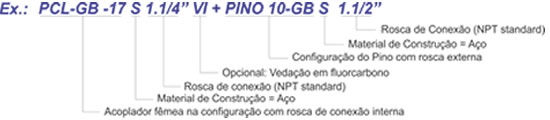

Como codificar para pedidos
Vazão
Conexão
1.1/4" ~ 2"
