5500
Série

Hidráulico - Uso Geral

ISO B - Construção em Latão

A série PCL 5500 de engates rápidos atende aos requisitos de intercambialidade com a norma ISO 7241-1 B, e encontra vasto campo de aplicação em transferência de fluídos e em sistemas hidráulicos, oferecendo resistência a corrosão em situações em que a construção em aço seria inadequada.

  • Dupla Retenção : Válvulas automáticas tipo “poppet” (cabeçote móvel) de rápida ação bloqueiam simultâneamente o fluxo hidráulico no desacoplamento ; também simultâneamente no acoplamento, as válvulas se abrem reabilitando o fluxo / força hidráulica.;
  • Fluxo :O design hidrodinâmico interno e das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico.
  • Testes de Fábrica : Teste de vazamento na situações “engate acoplado” e “engate desacoplado”são efetuados em 100% da produção..
  • Dupla Vedação : Incorpora dois anéis de de vedação, interno e externo, ambos na parte macho do engate, solução que minimiza a perda de fluído no desacoplamento, limitando ainda a inclusão de ar no sistema durante o acoplamento.
  • Elementos Vedantes :Multiplas opções de vedantes disponíveis atendem ampla variedade de fluídos de processo.
Download do arquivo A em PDF
Foto Principal
Modelos, Configurações do Pino e Dimensões
Conexão
NPT
(interna)
Código
Acoplador
Código
Pino
Código
Engate Completo
Máxima Pressão
de trabalho
(Bar 1)
Temperatura de Trabalho
Buna N Fluor Carbono Epdm

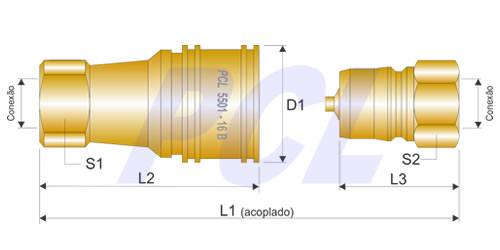

Dimensões
L1 L2 L3 D1 S1 S2
1/8" 5501 - 2B 5502 - 2B 5500 2-2B 200 60,5 48,7 29,7 1" 9/16" 9/16"
1/4" 5501 - 4B 5502 - 4B 5500 4-4B 200 72 57 35 29 19 3/4"
3/8" 5501 - 6B 5502 - 6B 5500 6-6B 180 77,5 66 41 1.3/8" 22 7/8"
1/2" 5501 - 8B 5502 - 8B 5500 8-8B 170 85 73,5 46 1.3/4" 30 1..1/16"
3/4" 5501 - 12B 5502 - 12B 5500 12-12B 120 111 93 57 2.1/8" 38 1.1/2"
1" 5501 - 16B 5502 - 16B 5500 16-16B 80 115 105 65 2.1/2" 41 1.5/8"

(1) Máxima Pressão de Trabalho: Considerado o engate rápido na situação acoplado e pressão não pulsante.

Materiais de Construção
Material Acabamento Vedação Anéis / Molas Esferas de Trava
Latão Natural Borracha Nitrílica
NBR - Buna NM
Aço Inox Aço Inox

Geral: Anel raspador anti-extrusão da vedação em PTFE puro

Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CA Capa de Acionamento (luva) Anatômica (1)
CH Pino do engate sem válvula de retenção
TR Trava de Segurança (1)
BSP Conexão BSP interna

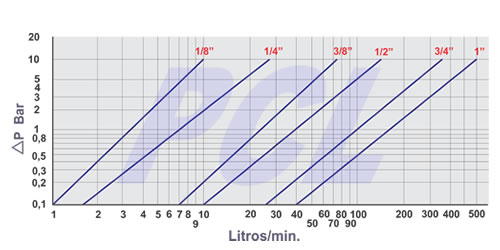

Perda de Carga
Acessórios
Código Descrição Material
PM (* ) Protetor para o Acoplador “fêmea” Aço , Inox ou Latão (*)
PF (* ) Protetor para o Pino “macho”

(* ) Veja página 39 para avaliação deste acessório e sua codificação correta

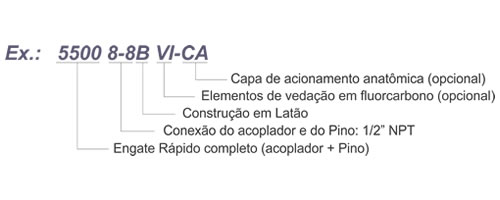

Como codificar para pedidos
