6502P
Série

Hidráulico - Alívio de Pressão

Pino (plug) de Engate com Alívio

A série PCL 6502-P agrega ao seu envelope construtivo válvula de alívio projetada para atuar nas situações de operação em que picos de pressão elevadíssimos possam ocorrer no circuito hidráulico, danificando os equipamentos e colocando em risco a integridade do sistema.

O dispositivo de alívio está incorporado na própria válvula de retenção (bloqueio) do pino macho do engate e atuará quando o mesmo estiver desacoplado da parte fêmea do engate rápido.

  • Na situação"Pino do Engate Desconectado" a válvula de retenção estará fechada (circuito hidráulico bloqueado), mas caso a pressão do fluído retido aumente ultrapassando valores superiores a 3 ~ 5 bar, o dispositivo de alívio atuará, liberando o fluxo, reduzindo imediatamente a pressão no circuito hidráulico para valores abaixo de 3 ~ 5 bar.
    Com a pressão do sistema aliviada a válvula retornará automaticamente à posição normal, bloqueando novamente o fluxo no circuito.
  • Set Point de atuação da válvula de alívio: mínimo de 3 , máximo de 5 bar.

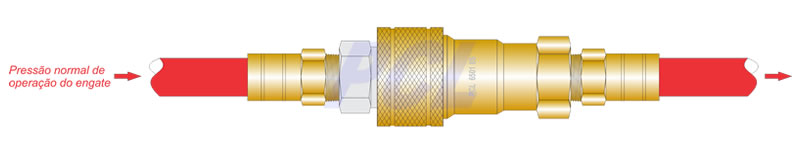

  • Na situação "Engate Rápido Conectado (acoplado)“ o pino macho do engate irá operar como um pino valvulado convencional, ou seja ambas as válvulas estarão abertas reabilitando o fluxo / fôrça hidráulica
Foto Principal
Conexões - Códigos - Dimensões - Pressão
Bitola
do Engate
Conexão BSPT
(Interna)
Código Pressão de
Operação bar (1)
Dimensões
L S
59 1.1/8"
58 1.3/8"
58 1.3/8"
1/2" 1/2" 6502P-8SS 280
3/4" 3/4" 6502P-12SS 280
3/4" 1/2" 6502P-12-8SS 280
Materiais de Construção
Material Acabamento Vedação Anéis / Molas Válvula
Aço Inox
AISI 316
Natural Fluorcarbono Aço Mola Aço Inox

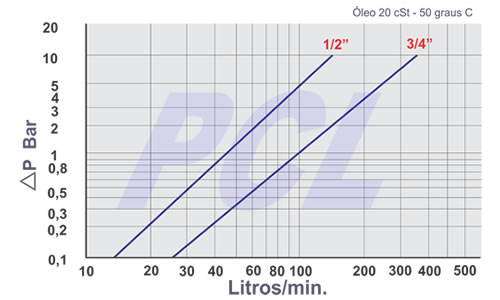

Perda de Carga

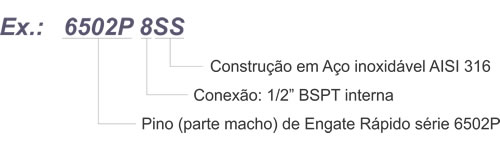

Como codificar para pedidos

Empresa Certificada ISO 9001/2008
