Pneumático - Uso Geral

Conexão Manual - Acoplador Valvulado

OEsta série utiliza o mais usual e também mais eficiente sistema de trava: esferas.

Com dimensões e peso reduzido, boa performance de vazão e múltipla escolha de materiais construtivos possibilita um grande envelope de aplicações nos diversos setores industriais, destacando-se circuitos e ferramentas pneumáticas.

  • Retenção Simples: Válvula automática,de ação rápida, bloqueia o fluxo pneumático no ato do desacoplamento, retendo-o no acoplador fêmea; na conexão a válvula abre liberando novamente o fluxo.

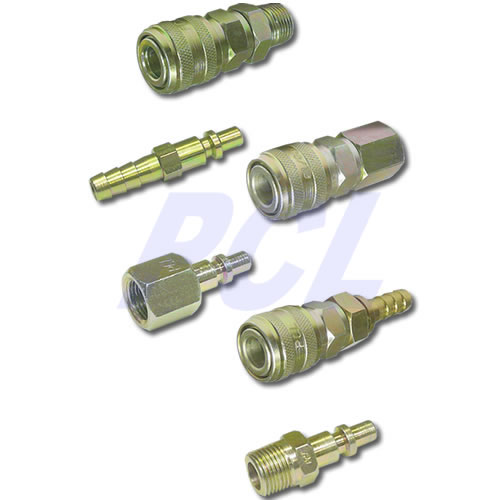

Foto Principal
Materiais de Construção
Código do Material Material Construtivo Acabamento Superficial Vedacação (Standard para este código) Travas e Molas (Standard para este código) Esferas de Trava (Standard para este código)
B Latão Natural Buna N Aço Inox Aço Inox
S Aço ZInco Eletrolítico
Bricromatizado Amarelo		 Buna N Aço Inox
Mola		 Aço Inox
Temperado
SS Açõ Inox
Aisi 316 ou 316		 Natural Buna N Aço Inox Aço Inox
Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CA Capa de Acionamento (luva) Anatômica (1)
BSP Conexão BSP
MI Esferas, Molas e Anéis de trava em inox
(1) Clique aqui para ver opcionais
Modelos, Configurações do Pino e Dimensões
Modelo e Configuração do Acoplador

PCL-15

1/8”, 1/4”, 3/8” ou ½” NPT (externa)

Roscas de conexão disponíveis

PCL-16

1/8”, 1/4” e 3/8” NPT (interna)

Roscas de conexão disponíveis

PCL-16T

3/8” NPT ou M16 x 1,5 (interna)

Roscas de conexão disponíveis

PCL-35

1/8”, 1/4”, 3/8” ou ½”

Para mangueiras com bitolas acima

Modelos e Configurações dos Pinos

Pino 29

Conexões e Dimensões
Conexão NPT Externa
1/8” 1/4” 3/8” 1/2"
L 49 49 55
Øp 5 5 5
S1 1/2" 9/16" 7/8"

Pino 30

Bitola da Mangueira
1/4” 5/16” 3/8” 1/2"
L 63 63 63
Øp 5 5 5
S1 9/16" 1/2" 1/2"

Pino 31

Conexão NPT ou Métrica Interna
1/8” 1/4” 3/8” 1/2" M16x1,5
L 40 50 51
Øp 5 5 5
S1 9/16" 11/16" 7/8"

Øp => Diâmetro de Passagem do fluído no Pino “macho”

Obs: Qualquer configuração (modelo) de Acoplador poderá ser usado com qualquer configuração (modelo) de Pino

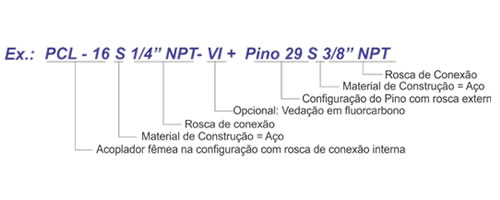

Como codificar para pedidos
Vazão
