PCL-800
Série

Pneumático - Industrial

Conexão Manual - Acoplador Valvulado

Os engates rápidos pneumáticos da série PCL - 800 apresentam grande versatilidade de aplicação.

Amplamente utilizado em sistemas de ar comprimido móveis, têm sua principal característica na elevada resistência mecânica ao trabalho pesado, sendo sua utilização muito difundida em plantas de indústrias de base e na construção naval.

O sistema de travamento através de pino é fator de segurança dificultando desacoplamentos acidentais

Seu envelope construtivo alia: Robustez Construtiva, Grande Capacidade de Vazão e Reduzida Perda de Carga.

Retenção Simples:

  • No desacoplamento do engate a Válvula automática, de ação rápida, bloqueia o fluxo pneumático retendo-o no lado fêmea.
  • No acoplamento a válvula volta a abrir liberando o fluxo pneumático.

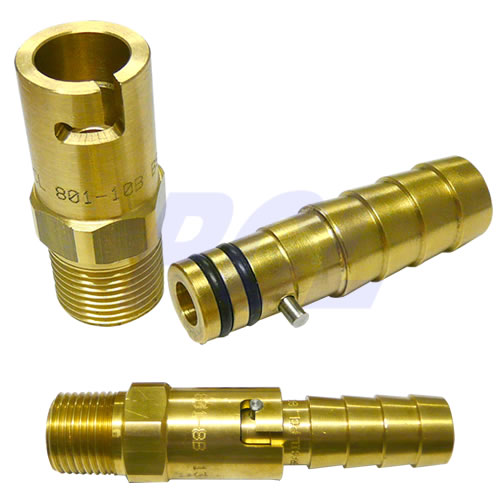

Foto Principal
Materiais de Construção
Código do Material Material Construtivo Acabamento Vedação Vedação (Standard para este código) Travas/Molas (Standard para este código)
B Latão (*) Natural Buna N Aço Inox
S Aço Zinco Eletrolítico (Bicromaticado Amarelo) Buna N Aço
Mola
SS Aço Inox
AISI 316
Natural Buna N Aço Inox

(*) Máxima Pressão em Latão: 15 bar

Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
BSP Conexão BSP
Modelos, Configurações do Pino e Dimensões
PINO - 810
...
CONEXÃO COM ROSCA NPT EXTERNA
C 3/8" 1/2" 3/4" 5/8" 1"
L 57 77
S 15/16" 1.1/2"
PINO - 811
...
CONEXÃO PARA MANGUEIRA
C 1/4" 5/16" 3/8" 1/2" 5/8" 3/4" 1"
L 61 77

PINO - 812
...
CONEXÃO COM ROSCA NPT INTERNA
C 3/8" 1/2" 3/4" 5/8" 1"
L 58 77
S 15/16" 1.1/2"
Modelos, Configurações do Pino e Dimensões
PINO - 817
...
CONEXÃO COM ROSCA NPT INTERNA
C 3/8" 1/2" 3/4" 5/8" 1"
L 56 75
S 15/16" 1.1/2"
PINO - 818
...
CONEXÃO COM ROSCA NPT EXTERNA
C 3/8" 1/2" 3/4" 5/8" 1"
L 57 75
S 15/16" 1.1/2"
PINO - 821
...
CONEXÃO PARA MANGUEIRA
C 3/8" 1/2" 3/4" 5/8" 1"
L 71 78
S 15/16" 1.1/2"

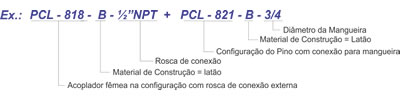

Como codificar os pedidos
Vazão
Conexão
1/4" ~ 3/4"
