6750
Série

Hidráulico - Diagnóstico

Conexão Automática - Uma só mão

A série PCL 6750 de engates rápidos proporciona fácil conexão com instrumentos de medição (manômetros), possibilitando rápidas leituras de pressão nos diversos pontos a serem monitorados para diagnóstico do sistema hidráulico.

  • Conexão Automática : A construção do engate possibilita o acoplamento do pino macho apenas empurrando-o para dentro do acoplador fêmea (com a linha não pressurizada). A desconexão dar-se-á retraindo-se a luva (capa) de acionamento.
  • Baixa Perda de Fluído : Durante o acoplamento válvulas planas especiais impedem perda de fluído significativa e permitindo apenas uma baixa inclusão de ar no sistema.
  • Dupla Retenção : Válvulas automáticas de ação rápida bloqueiam simultâneamente o fluxo hidráulico no desacoplamento e também simultâneamente, no acoplamento, as válvulas se abrem reabilitando o fluxo.

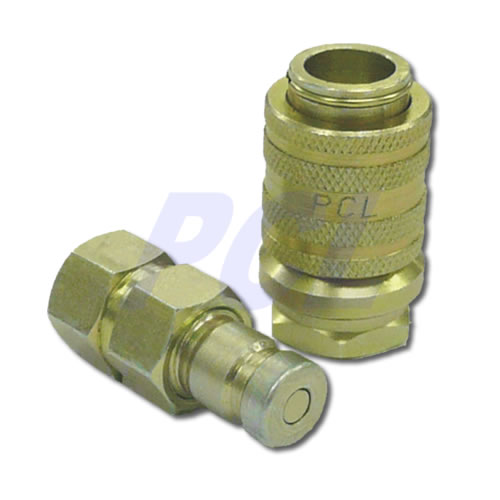

Foto Principal

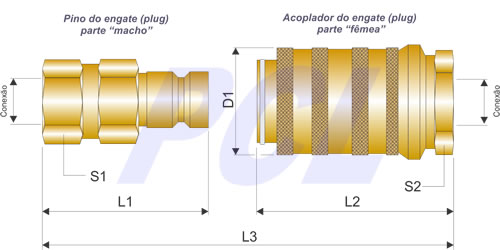

Conexões - Códigos - Dimensões
Conexão Código Código Código Dimensões
NPT
(Interna) Acoplador Pino Engate Completo L1 L2 L3 D1 S1 S2
1/8" 6751- 2S 6752- 2S 6750 2-2S 42 43 70 24 11/16" 13/16"
1/4" 6751- 4S 6752- 4S 6750 4-4S
9/16" 6751-9/16S 6752-9/16S 6750-9/16S

As conexões dos Pinos e dos Acopladores podem ser diferentes entre si.
Opcionalmente o Pino poderá ser fornecido com rosca externa de 1/8” ou 1/4” NPT

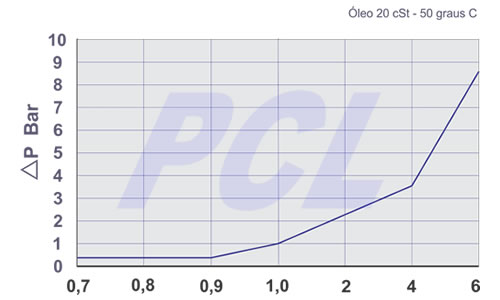

Perda de Carga
Materiais
Material Acabamento Vedação Travas/Molas Esferas de trava
Aço Zinco eletrolítico
Bricromatizado
em amarelo
Borracha Nitrílica
NBR - Buna N
Aço 1080 CL. C UNI 100 CR.6

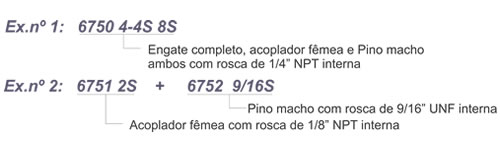

Como codificar para pedidos
