6800
Série

Hidráulico - Uso Geral

ISO A - Válvulas Esféricas

A série PCL 6800 de engates rápidos atende aos requisitos de intercambialidade com a norma ISO 7241-1 A, e encontra vasto campo de aplicação em transferência de fluídos de sistemas hidráulicos. A ausência de borrachas de vedação nas válvulas (vedação metal - metal) aumenta a vida útil do engate principalmente em operação com pressão pulsante (golpes de aríete).

  • Dupla Retenção : Válvulas esféricas automáticas (vedação metal-metal) de ação rápida bloqueiam simultâneamente o fluxo hidráulico no desacoplamento e também simultâneamente no acoplamento as válvulas se abrem reabilitando o fluxo / força hidráulica..
  • Fluxo : O design hidrodinâmico interno e das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico.
  • Testes de Fábrica : Teste de vazamento na situações “engate acoplado” e “engate desacoplado” são efetuados em 100% da produção.
  • Elementos Vedantes : Multiplas opções de vedantes disponíveis atendem ampla variedade de fluídos de processo.

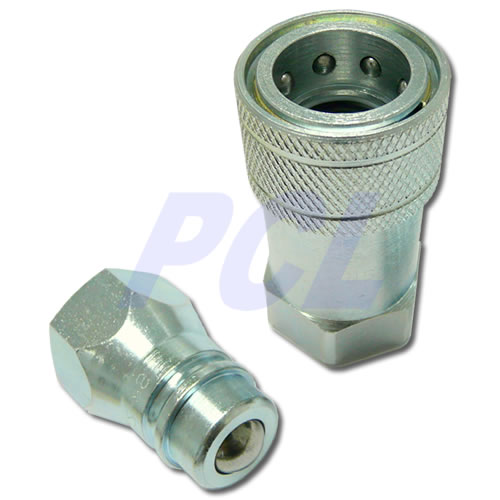

Foto Principal

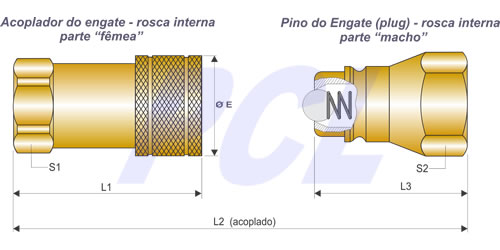

Código do Modelo, Conexões e Dimensões
Conexão 3/8" 1/2" 3/4"
Código Código Código
Material Acoplador Pino Completo Acoplador Pino Completo Acoplador Pino Completo
Aço 6801-6S 6802-6S 6800 6-6S 6801-8S 6802-8S 6800 8-8S 6801-12S 6802-12S 6800 12-12S
Aço Inox 6801-6SS 6802-6SS 6800 6-6SS 6801-8SS 6802-8SS 6800 8-8SS 6801-12SS 6802-12SS 6800 12-126S
Latão 6801-6B 6802-6B 6800 6-6B 6801-8B 6802-8B 6800 8-8B 6801-12B 6802-12B 6800 12-12B
L1 59 70 75
L2 84 96 104
L3 41 48 53
ØE 32 1.1/2" 1.5/8”
S1 Chave 22 Sext. 1.3/8” Chave 33
S2 Sext. 7/8” Sext. 1.1/8” Sext. 1.1/4”

Conexão Standard => NPT (interna); Opcionalmente: BSP , Métrica (Vide Opcionais)

Material de Construção
  Material   Vedação Travas / Molas Esferas de Trava
Código Construtivo Acabamento (Standard para (Standard para (Standard para
  Engate Superficial este código) este código) este código)
B Latão Natural Buna N Aço Inox Aço Inox
S Aço (1) Zinco Eletrolítico Buna N Aço Aço Aço
Branco Móla Temperado Cromo Molibidênio
SS Aço Inox Natural Buna N Aço Inox Aço Inox
AISI 316 (2)

Anel raspador anti-extrusão da vedação em PTFE puro

  • 1) Tratamento térmico nas partes atritantes
  • 2) Construção em AISI 304 sob pedido
Pressão de Trabalho - bar
Conexão
Material
1/4" 3/8" 1/2" 3/4"
Aço 250 210 210 180
Aço Inox 200 180 180 150
Latão 100 70 60 50

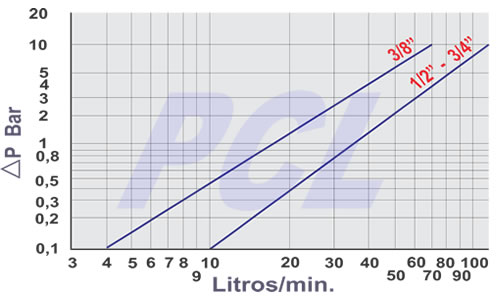

Perda de Carga
Opcionais
Código Descrição
VI Anel de vedação em Fluorcarbono
EP Anel de vedação em EPDM
CA Capa de Acionamento Anatômica (1)
MI Travas, Molas e Esferas em AISI 316
BSP Conexão BSP
TR Trava de Segurança (1)
Acessórios
Código Descrição Material
PM (*) Protetor para o Acoplador “fêmea” Aço , Inox ou Latão (*)
PF (*) Protetor para o Pino “macho”

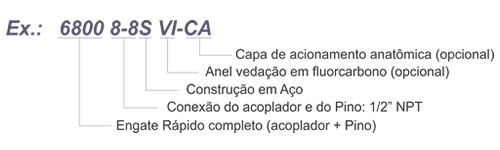

Como codificar para pedidos

Empresa Certificada ISO 9001/2008
