5500SS
Série

Hidráulico - Uso Geral

ISO B - Construção em Aço Inox

A série PCL 5500 SS de engates rápidos atende aos requisitos de intercambialidade com a norma ISO 7241-1 B, e encontra vasto campo de aplicação em transferência de fluídos e em sistemas hidráulicos.
O aço inoxidável oferece grande resistência à corrosão proporcionando versatilidade e grande compatibilidade com fluídos, oferecendo envelope de características que o torna adequado para processos alimentícios, farmacêuticos e químicos.

  • Dupla Retenção : Válvulas automáticas tipo “poppet” (cabeçote móvel) de ação rápida bloqueiam simultâneamente o fluxo hidráulico no desacoplamento e também simultâneamente no acoplamento as válvulas se abrem reabilitando o fluxo / força hidráulica.
  • Fluxo :O design hidrodinâmico interno e das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico, suportando sucção (vácuo) parcial.
  • Testes de Fábrica : Teste de vazamento na situações “engate acoplado” e “engate desacoplado”são efetuados em 100% da produção.
  • Elementos Vedantes :Multiplas opções de vedantes disponíveis atendem ampla variedade de fluídos de processo.
Foto Principal
Modelos, Configurações do Pino e Dimensões
Conexão
NPT
(interna)
Código
Acoplador
Código
Pino
Código
Engate Completo
Máxima Pressão
de trabalho
(Bar 1)
Temperatura de Trabalho
Buna N Fluor Carbono Epdm

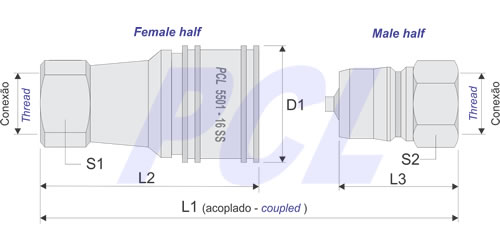

Dimensões
L1 L2 L3 D1 S1 S2
1/4" 5501 - 4SS 5502 - 4SS 5500 4-4SS 32 72 57 35 29 19 3/4"
3/8" 5501 - 6SS 5502 - 6SS 5500 6-6SS 300 77,5 66 41 1.3/8" 22 7/8"
1/2" 5501 - 8SS 5502 - 8SS 5500 8-8SS 280 85 73,5 46 1.3/4" 30 1..1/16"
3/4" 5501 - 12SS 5502 - 12SS 5500 12-12SS 180 111 93 57 2.1/8" 38 1.1/2"
1" 5501 - 16SS 5502 - 16SS 5500 16-16SS 180 115 105 65 2.1/2" 41 1.5/8"

(1) Máxima Pressão de Trabalho: Considerado o engate rápido na situação acoplado e pressão não pulsante.

Materiais de Construção
Material Acabamento Vedação Anéis / Molas Esferas de Trava
Aço Inox
AISI 316
Natural Borracha Nitrílica
NBR - Buna N
Aço Inox Aço Inox

Geral: Geral: 1) Anel raspador anti-extrusão da vedação em PTFE puro
2) Pino do engate com tratamento térmico endurecedor nas partes atritantes

Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CA Capa de Acionamento (luva) Anatômica (1)
CH Pino do engate sem válvula de retenção
TR Trava de Segurança (1)
BSP Conexão BSP interna
DV Dupla Vedação (dois anéis vedantes no Acoplador)

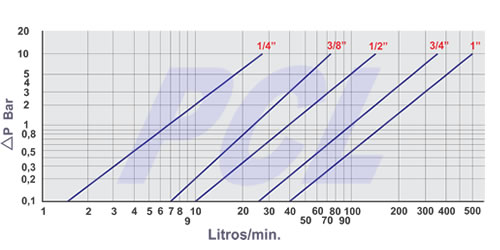

Perda de Carga
Acessórios
Código Descrição Material
PM (* ) Protetor para o Acoplador “fêmea” PVC, Aço , Inox ou Latão
PF (* ) Protetor para o Pino “macho”

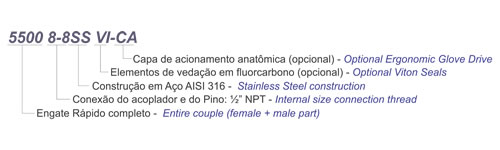

Como codificar os pedidos
