7000
Série

Hidráulico - Uso Geral

Passagem Livre - Alta Vazão

A série PCL 7000 de engates rápidos se caracteriza por apresentar grande capacidadede vazão.

Sua configuração hidrodinâmica alia maximização nos diâmetros de passagem do fluído e total ausência de restritores ao fluxo como válvulas de retenção e rebaixos internos.

Apresenta larga aplicação em sistemas onde se queira minimizar perdas de cargas, ou em aplicações onde válvulas de retenção não são necessárias.

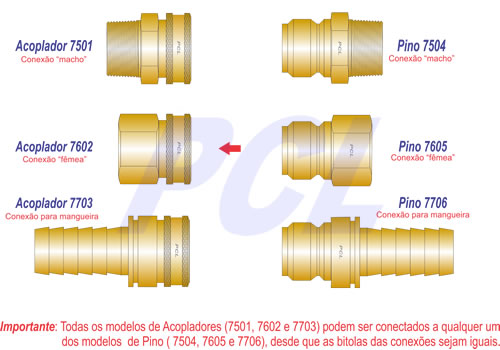

Foto Principal

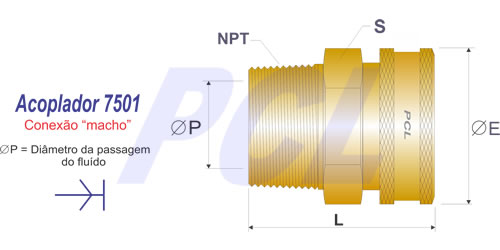

Código do Modelo, Conexões e Dimensões
Conexão 1/4" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2' 3"
Material Código Código Código Código Código Código Código Código Código Código
Aço 7501-4S 7501-6S 7501-8S 7501-12S 7501-16S 7501-20S 7501-24S 7501-32S 7501-40S 7501-48S
Aço Inox 7501-4SS 7501-6SS 7501-8SS 7501-12SS 7501-16SS 7501-20SS 7501-24SS 7501-32SS 7501-40SS 7501-48SS
Aluminio 7501-4A 7501-6A 7501-8A 7501-12A 7501-16A 7501-20A 7501-24A 7501-32A 7501-40A 7501-48A
Latão 7501-4B 7501-6B 7501-8B 7501-12B 7501-16B 7501-20B 7501-24B 7501-32B 7501-40B 7501-48B
Ø P 6,4 9,5 12 18 23,8 30 36 45 60 60
L 47 46,5 53,4 56,6 70 75 77 79 90 90
S 13/16" 1" 1.1/8" 1.1/2" 1.3/4" 2.1/4" 2.1/2" 2.5/8" 4" 4"
Ø E 11,9 15 18,2 25,1 33,5 40,8 46,8 56,8 104 104

CONEXÃO STANDARD: NPT (BSP E OUTRAS OPCIONALMENTE)
O DIMENSIONAL “S” PARA AS BITOLAS MAIORES NÃO SERÁ EM MATERIAL SEXTAVADO, PARA O APERTO É DISPONIBILIZADO FREZADO PARA ENCAIXE DE FERRAMENTA

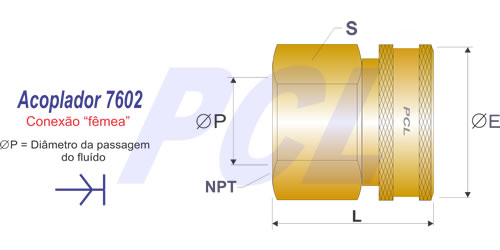

Código do Modelo, Conexões e Dimensões
Conexão 1/4" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2' 3"
Material Código Código Código Código Código Código Código Código Código Código
Aço 7602-4S 7602-6S 7602-8S 7602-12S 7602-16S 7602-20S 7602-24S 7602-32S 7602-40S 7602-48S
Aço Inox 7602-4SS 7602-6SS 7602-8SS 7602-12SS 7602-16SS 7602-20SS 7602-24SS 7602-32SS 7602-40SS 7602-48SS
Aluminio 7602-4A 7602-6A 7602-8A 7602-12A 7602-16A 7602-20A 7602-24A 7602-32A 7602-40A 7602-48A
Latão 7602-4B 7602-6B 7602-8B 7602-12B 7602-16B 7602-20B 7602-24B 7602-32B 7602-40B 7602-48B
Ø P 6,9 9,5 12 18 23,8 30 36 45 60 60
L 38,1 40,5 48,4 52 58,6 68 70 72 90 90
S 13/16" 1" 1.1/8" 1.1/2" 1.3/4" 2.1/4" 2.1/2" 3" 4" 4"
Ø E 15/16" 1.1/8" 1.1/4" 1.5/8" 2" 2.1/2" 2.3/4" 3.1/4" 104 104

CONEXÃO STANDARD: NPT (BSP E OUTRAS OPCIONALMENTE)
O DIMENSIONAL “S” PARA AS BITOLAS MAIORES NÃO SERÁ EM MATERIAL SEXTAVADO, PARA O APERTO É DISPONIBILIZADO FREZADO PARA ENCAIXE DE FERRAMENTA

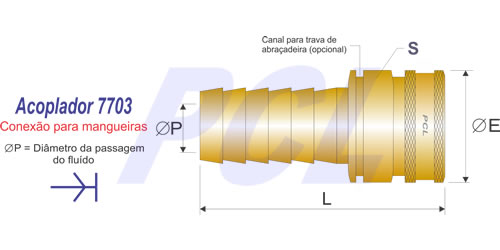

Código do Modelo, Conexões e Dimensões
Conexão 1/4" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2' 3"
Material Código Código Código Código Código Código Código Código Código Código
Aço 7703-4S 7703-6S 7703-8S 7703-12S 7703-16S 7703-20S 7703-24S 7703-32S 7703-40S 7703-48S
Aço Inox 7703-4SS 7703-6SS 7703-8SS 7703-12SS 7703-16SS 7703-20SS 7703-24SS 7703-32SS 7703-40SS 7703-48SS
Aluminio 7703-4A 7703-6A 7703-8A 7703-12A 7703-16A 7703-20A 7703-24A 7703-32A 7703-40A 7703-48A
Latão 7703-4B 7703-6B 7703-8B 7703-12B 7703-16B 7703-20B 7703-24B 7703-32B 7703-40B 7703-48B
Ø P 6,4 9,5 12 18 23,8 30 36 45 60 60
L 44,4 46,4 53,6 57,5 69,7 71 73 75 90 90
S 11/16" 13/16" 1" 1.1/4" 1.1/2" 1.7/8" 2" 2.3/4" 3.1/2" 3.1/2"
Ø E 15/16" 1.1/8" 1.1/4" 1.5/8" 2" 2.1/2" 2.3/4" 56,8 104 104

CANAL PARA TRAVA DE ABRAÇADEIRA É ITEM OPCIONAL (Veja código CAT na tabela D)

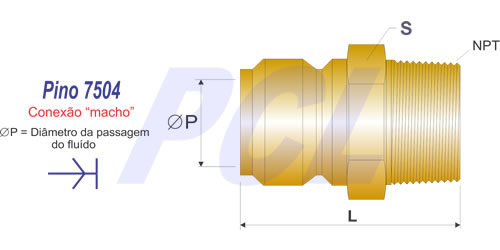

Código do Modelo, Conexões e Dimensões
Conexão 1/4" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2' 3"
Material Código Código Código Código Código Código Código Código Código Código
Aço 7504-4S 7504-6S 7504-8S 7504-12S 7504-16S 7504-20S 7504-24S 7504-32S 7504-40S 7504-48S
Aço Inox 7504-4SS 7504-6SS 7504-8SS 7504-12SS 7504-16SS 7504-20SS 7504-24SS 7504-32SS 7504-40SS 7504-48SS
Aluminio 7504-4A 7504-6A 7504-8A 7504-12A 7504-16A 7504-20A 7504-24A 7504-32A 7504-40A 7504-48A
Latão 7504-4B 7504-6B 7504-8B 7504-12B 7504-16B 7504-20B 7504-24B 7504-32B 7504-40B 7504-48B
Ø P 3,9 6,4 7,9 13,4 19 25,4 30 42 60 60
L 60,8 6,3 69,4 77,6 96 121 136 136 150 150
S 13/16" 1" 1.1/8" 1.1/2" 1.3/4" 2.1/4" 2.1/2" 3" 4" 4"

CONEXÃO STANDARD: NPT (BSP E OUTRAS OPCIONALMENTE)
O DIMENSIONAL “S” PARA AS BITOLAS MAIORES NÃO SERÁ EM MATERIAL SEXTAVADO, PARA O APERTO É DISPONIBILIZADO FREZADO PARA ENCAIXE DE FERRAMENTA

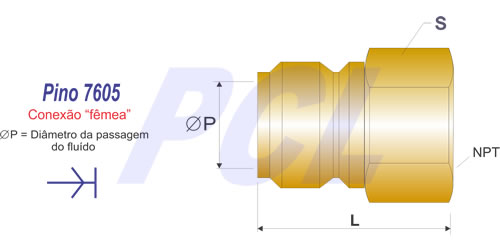

Código do Modelo, Conexões e Dimensões
Conexão 1/4" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2' 3"
Material Código Código Código Código Código Código Código Código Código Código
Aço 7605-4S 7605-6S 7605-8S 7605-12S 7605-16S 7605-20S 7605-24S 7605-32S 7605-40S 7605-48S
Aço Inox 7605-4SS 7605-6SS 7605-8SS 7605-12SS 7605-16SS 7605-20SS 7605-24SS 7605-32SS 7605-40SS 7605-48SS
Aluminio 7605-4A 7605-6A 7605-8A 7605-12A 7605-16A 7605-20A 7605-24A 7605-32A 7605-40A 7605-48A
Latão 7605-4B 7605-6B 7605-8B 7605-12B 7605-16B 7605-20B 7605-24B 7605-32B 7605-40B 7605-48B
Ø P 6,4 9,5 12 18 23,8 30 36 45 60 60
L 38,2 41,2 49,2 52,2 57,1 70 71 68 92 92
S 11/16" 13/16" 1" 1.1/4" 1.5/8" 2.1/2" 2.3/4" 3" 4" 4"

CONEXÃO STANDARD: NPT (BSP E OUTRAS OPCIONALMENTE)
O DIMENSIONAL “S” PARA AS BITOLAS MAIORES NÃO SERÁ EM MATERIAL SEXTAVADO, PARA O APERTO É DISPONIBILIZADO FREZADO PARA ENCAIXE DE FERRAMENTA

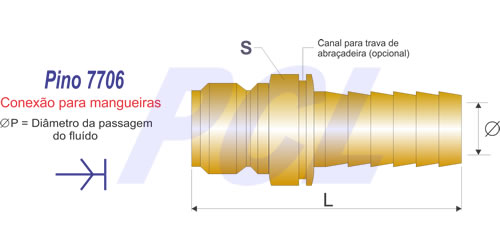

Código do Modelo, Conexões e Dimensões
Conexão 1/4" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2' 3"
Material Código Código Código Código Código Código Código Código Código Código
Aço 7706-4S 7706-6S 7706-8S 7706-12S 7706-16S 7706-20S 7706-24S 7706-32S 7706-40S 7706-48S
Aço Inox 7706-4SS 7706-6SS 7706-8SS 7706-12SS 7706-16SS 7706-20SS 7706-24SS 7706-32SS 7706-40SS 7706-48SS
Aluminio 7706-4A 7706-6A 7706-8A 7706-12A 7706-16A 7706-20A 7706-24A 7706-32A 7706-40A 7706-48A
Latão 7706-4B 7706-6B 7706-8B 7706-12B 7706-16B 7706-20B 7706-24B 7706-32B 7706-40B 7706-48B
Ø P 3,9 6,4 7,9 13,4 19 25,4 30 42 60 60
L 58,2 60,2 69,6 78,5 95,8 117 132 132 150 150
S 11/16" 13/16" 1" 1.1/4" 1./2" 1.7/8" 2.5/8" 2.5/8" 4" 4"

CONEXÃO STANDARD: NPT (BSP E OUTRAS OPCIONALMENTE)
O DIMENSIONAL “S” PARA AS BITOLAS MAIORES NÃO SERÁ EM MATERIAL SEXTAVADO, PARA O APERTO É DISPONIBILIZADO FREZADO PARA ENCAIXE DE FERRAMENTA

Materiais de Construção
Código Material Engate Construtivo Acabamento Superficial Vedação (Standard para este código) Travas / Molas (Standard para este código) Esferas de Trava (Standard para este código)
A Alumínio Natural Buna N Aço Inox Aço Inox
B Latão Natural Buna N Aço Inox Aço Inox
S Aço Zinco Eletrolítico Bicromatizado Amarelo Buna N Aço Mola Aço Temperado
SS Aço Inox AISI 604 (1) Natural Buna N Aço Inox Aço Inox

(1) Construção em AISI 316: sob pedido

Acessórios
Código Descrição Material
PM (*) Protetor para o Acoplador “fêmea” Aço , Inox ou Latão (*)
PF (*) Protetor para o Pino “macho”
Pressão de Trabalho - bar
Conexão 1/4" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2" 3"
Material
Aço 250 200 150 140 120 90 90 60 60 40
Aço Inox 250 200 150 140 120 90 90 60 60 40
Alumínio 100 90 80 70 40 30 30 25 25 15
Latão 150 130 110 100 80 50 50 40 40 30

(*)Máxima Pressão de Trabalho: Considerado o engate rápido na situação acoplado e pressão não pulsante.

Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CA Capa de Acionamento (luva) Anatômica (1)
MI Travas, Molas e Esferas em AISI 316
TR Trava de Segurança (1)
BSP Conexão BSP
MAO Empunhadura Especial (1)
CTA Canal para trava de abraçadeira
DV Dupla vedação no Acoplador Fêmea

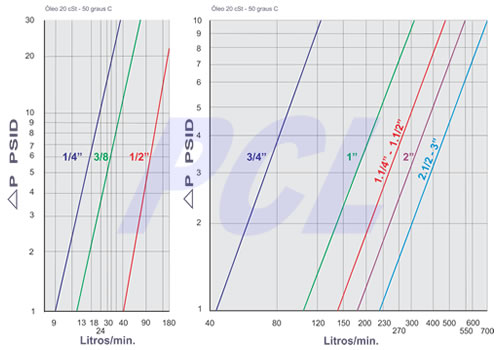

Perda de Carga

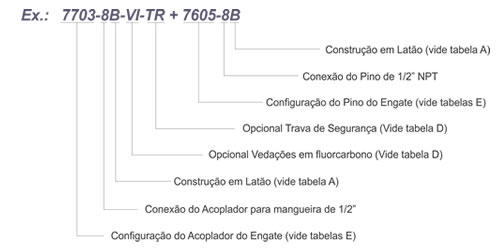

Como codificar para pedidos
