4000
Série

Hidráulico - Uso Geral

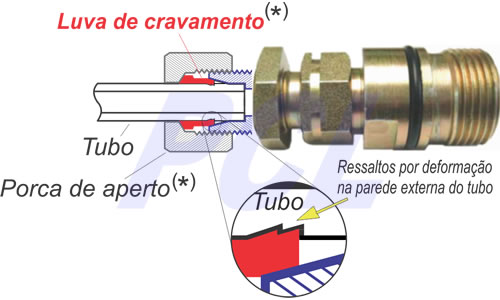

Conexão para tubos - Luva de Cravamento

A série PCL 4000 teve desenvolvimento voltado para aplicação em “trabalhos pesados” apresentando soluções de projeto que facilitam a instalação, manuseio e roporcionam prolongada vida útil ao engate rápido. O sistema de conexão diretamente a tubos metálicos com fixação por anilhas de cravamento encontra grande aplicação em tratores, colheitadeiras agrícolas, ou em aplicações industriais sujeitas a fortes esforços mecânicos como vibrações e pressão pulsante.

  • Dupla Retenção : Válvulas automáticas tipo “poppet” (cabeçote móvel) de ação rápida bloqueiam simultâneamente o fluxo hidráulico no desacoplamento, no acoplamento, também simultâneamente, as válvulas se abrem reabilitando o fluxo / força hidráulica.;
  • Acoplamento com linha Pressurizada : O sistema roscado permite o acoplamento entre as partes mesmo com o circuito hidráulico pressurizado
  • Dupla Vedação : Incorpora dois anéis de de vedação, interno e externo, ambos na parte macho do engate, solução que minimiza a perda de fluído no desacoplamento, limitando ainda a inclusão de ar no sistema durante o acoplamento.
  • Fluxo :O design hidrodinâmico interno e das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico.
  • Testes de Fábrica :Teste de vazamento na situações “engate acoplado” e “engate desacoplado” são efetuados em 100% da produção.
Foto Principal
Materiais de Construção
Código do Material Acabamento Vedação Anel Anti-Extrusão da Vedação Anéis / Molas
Aço Zinco eletrolítico
bicromatizado Amarelo
Borracha Nitrílica
NBR - Buna NM
PTFE Puro Aço 1080 CL. C

(*) Máxima Pressão em Latão: 15 bar

Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
PAINEL Longo, montagem “passa painel” (1)

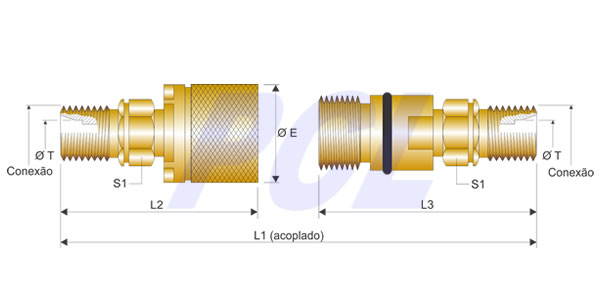

Modelos, Configurações do Pino e Dimensões
Conexão
Código
Acoplador/ Pino "Macho"
Pressão
Trabalho
Acoplador Bar)
ØT S1 S2 ØE
L1
Montagem
Local Painel
L2
Montagem
Local Painel
L3
Montagem
Local Painel
M14 x 1,5 4002-M14 x 1,5 4003-M14 x 1,5 450 8 22,3 22,3 35 95 125 57 72 56 71
M16 x 1,5 4002-M16 x 1,5 4003-M16 x 1,5 450 10 22,3 22,3 35 95 125 62 77 59 74
M18 x 1,5 4002-M18 x 1,5 4003-M18 x 1,5 400 12 22,3 22,3 35 95 125 62 77 59 74
M22 x 1,5 4002-M22 x 1,5 4003-M22 x 1,5 400 15 30 30 42 115 130 68 83 66 81
M24 x 1,5 4002-M24x 1,5 4003-M24 x 1,5 350 16 30 30 42 115 130 68 83 66 81
M26 x 1,5 4002-M26 x 1,5 4003-M26 x 1,5 30 18 30 30 42 115 130 68 83 73 93

Conexão Métrica, conforme DIN 2653 - Montagem local; Opcionalmente para montagem em painel

,
Acessórios
Código Descrição Material
PM (* ) Protetor para o Acoplador “fêmea” Aço , Inox ou Latão (*)
PF (* ) Protetor para o Pino “macho”

(* ) Veja página 39 para avaliação deste acessório e sua codificação correta

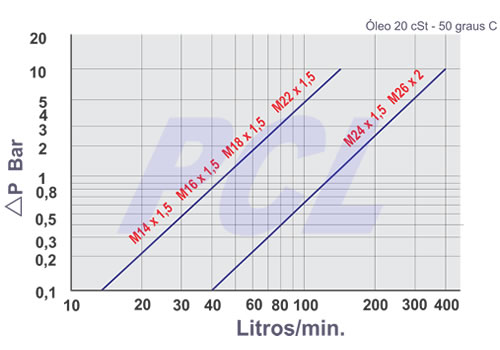

Perda de Pressão

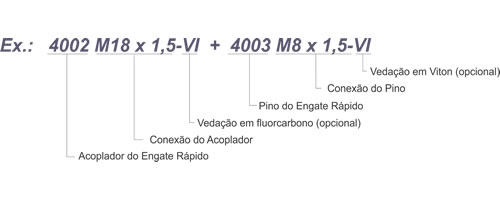

Como codificar para pedidos
