PCL-100 Séries

Pneumático - Tipo Miniatura

Conexão para Tubo Plástico

Conduzindo ar ou gases compatíveis a série PCL - 100 disponibiliza ao mercado engates rápidos valvulados com reduzidas dimensões e características construtivas especiais que possibilitam vasta gama de utilização, entre elas os circuitos de instrumentação e controle.

O sistema de conexão utilizado (luvas de aperto) proporciona eficiente, segura e rápida conexão dos terminais do engate ao tubo condutor flexível.

O tipo de trava permite acoplamento e desacoplamento a “uma só mão”, tornando a série PCL - 100 ideal para aplicações onde conectar e desconectar é uma operação frequente.

Os modelos da série podem ser configurados para terem:

  • Vedação Simples (válvula de retenção automática na parte “fêmea” ou “macho”);
  • Vedação Dupla (válvula de retenção automática em ambas as partes).
Foto Principal
Materiais de Construção
Material Construtivo Acabamento Superficial Vedacação Alavanca e Molas Protetores Anilha de Cravamento
Lataão Cromado BUna N Aço Inox PVC Latão (1)
(Opcional em Polipropileno

(1) Anilha de Cravamento disponível opcionalmente em Polipropileno

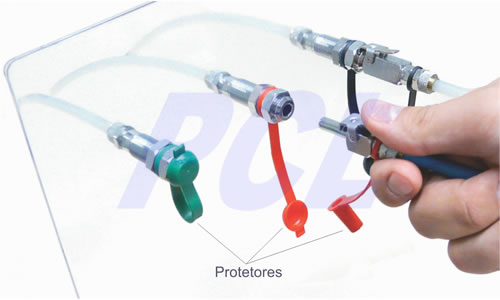

Acessórios
Código Descrição Material
PF-110 P Protetor para o Acoplador “fêmea” cor preto PVC
PF-110 V Protetor para o Acoplador “fêmea” cor vermelho PVC
PF-110 G Protetor para o Acoplador “fêmea” cor verde PVC
PM-110 P Protetor para o Pino “macho” cor preto PVC
PM-110 V Protetor para o Pino “macho” cor vermelho PVC
PM-110 G Protetor para o Pino “macho” cor verde PVC
A P Anilha de Compressão em Polipropileno Polipropileno
Modelos, Configurações do Pino e Dimensões
PCL-101
...
Acoplador “Fêmea“ com Válvula de Retenção
C
Conexão tipo “Poli-Flo” para tubo plástico de 1/4”
PCL-101 SV
...
Acoplador “Fêmea“ sem Válvula de Retenção
C
Conexão tipo “Poli-Flo” para tubo plástico de 1/4”
PCL-102
...
Pino “Macho“ sem Válvula de Retenção
C
Conexão tipo “Poli-Flo” para tubo plástico de 1/4”
PCL-102 R
...
Pino “Macho“ com Válvula de Retenção
C
Conexão tipo “Poli-Flo” para tubo plástico de 1/4”
PCL-103
...
Acoplador “Fêmea“ com Válvula de Retenção
C
Conexão de 1/4” NPT

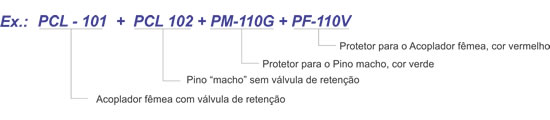

Como codificar para pedidos

Empresa Certificada ISO 9001/2008
