6590
Série

Hidráulico - Trabalhos Pesados

ISO A - Construção em Aço

A série PCL 6590 S de engates rápidos atende aos requisitos de intercambialidade com a norma ISO 7241-1 A, e encontra vasto campo de aplicação em transferência de fluídos, sistemas hidráulicos de potência nas situações de operação em que a robustez construtiva seja fator de segurança sem sacrificar a vazão.

  • Dupla Retenção : Válvulas automáticas tipo “poppet” (cabeçote móvel) de rápida ação bloqueiam simultâneamente o fluxo hidráulico no desacoplamento ; também simultâneamente no acoplamento, as válvulas se abrem reabilitando o fluxo / força hidráulica.;
  • Fluxo :O design hidrodinâmico interno e das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico.
  • Testes de Fábrica : Teste de vazamento na situações “engate acoplado” e “engate desacoplado”são efetuados em 100% da produção..
  • Dupla Vedação : Incorpora dois anéis de de vedação, interno e externo, ambos na parte macho do engate, solução que minimiza a perda de fluído no desacoplamento, limitando ainda a inclusão de ar no sistema durante o acoplamento.
  • Elementos Vedantes :Multiplas opções de vedantes disponíveis atendem ampla variedade de fluídos de processo.

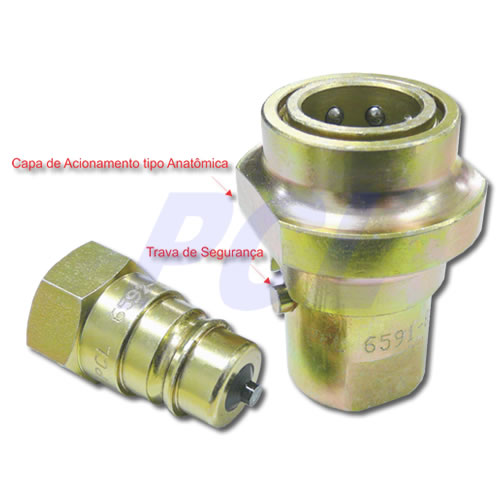

Foto Principal
Modelos, Configurações do Pino e Dimensões
Conexão
NPT
(interna)
Código
Acoplador
Código
Pino
Código
Engate Completo
Máxima Pressão
de trabalho
(Bar 1)
Temperatura de Trabalho
Buna N Fluor Carbono Epdm

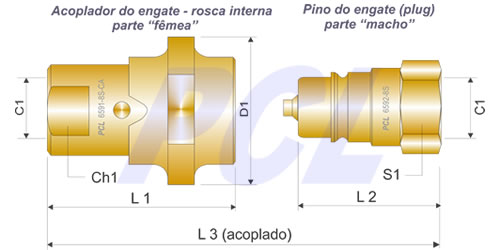

Dimensões
L1 L2 L3 D1 S1 S2

1/4" 6591 - 4S 6592 - 4S 6590 4-4S 200 49,5 70 35 36 7/8 7/8"
3/8" 6591 - 6S 6592 - 6S 6590 6-6S 180 60,5 85 43 41 1.1/16" 7/8"
1/2" 6591 - 8S 6592 - 8S 6590 8-8S 170 70 48 100 54 29 1.1/8"
3/4" 6591 - 12S 6592 - 12S 6590 12-12S 120 84,5 114 57 1.7/8" 1.5/8" 1.3/8"
1" 6591 - 16S 6592 - 16S 6590 16-16S 80 91 131 66 2.1/8" 1.7/8" 1.5/8"

(1) Máxima Pressão de Trabalho: Considerado o engate rápido na situação acoplado e pressão não pulsante.

Materiais de Construção
Material Acabamento Vedação Anéis / Molas Esferas de Trava
Aço Zinco eletrolítico
Bicromatizado em amarelo
Borracha Nitrílica
NBR - Buna NM
Aço 1080 CL. C Aço
Temperado

Geral: 1) Anel raspador anti-extrusão da vedação em PTFE puro
2) Tratamento térmico nas partes atritantes

Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CH Pino do engate sem válvula de retenção
BSP Conexão BSP interna

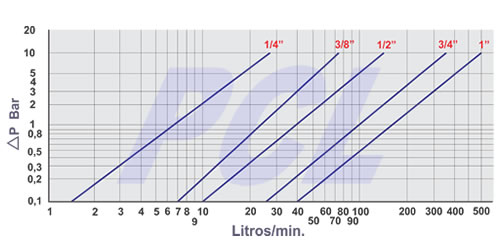

Perda de Carga
Acessórios
Código Descrição Material
PM (* ) Protetor para o Acoplador “fêmea” Aço , Inox ou Latão (*)
PF (* ) Protetor para o Pino “macho”

(* ) Veja página de acessorios para avaliação

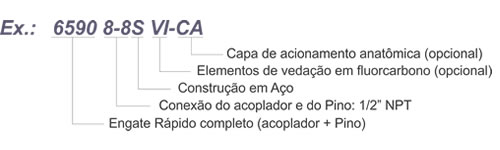

Como codificar para pedidos

Empresa Certificada ISO 9001/2008
