6500B
Série

Hidráulico - Uso Geral

ISO A - Construção em Latão

A série PCL 6500 B de engates rápidos atende aos requisitos de intercambialidade com a norma ISO 7241-1 A, e encontra vasto campo de aplicação em transferência de fluídos e em sistemas hidráulicos, oferecendo resistência a corrosão onde a construção em aço seria inadequada.

  • Dupla Retenção : Válvulas automáticas tipo “poppet” (cabeçote móvel) de ação rápida bloqueiam simultâneamente o fluxo hidráulico no desacoplamento e também simultâneamente no acoplamento as válvulas se abrem reabilitando o fluxo / força hidráulica.
  • Fluxo :O design hidrodinâmico interno e das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico.
  • Testes de Fábrica : Teste de vazamento na situações “engate acoplado” e “engate desacoplado”são efetuados em 100% da produção.
  • Elementos Vedantes :Multiplas opções de vedantes disponíveis atendem ampla variedade de fluídos de processo.

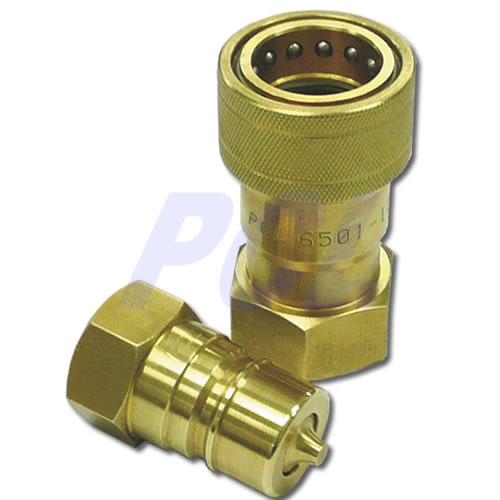

Foto Principal

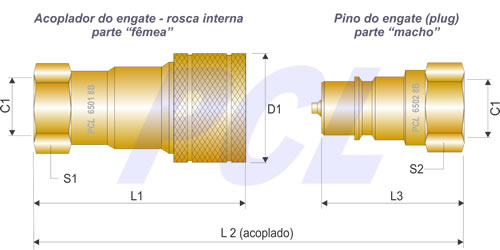

Modelos, Configurações do Pino e Dimensões
Conexão
NPT
(interna)
Código
Acoplador
Código
Pino
Código
Engate Completo
Máxima Pressão
de trabalho
(Bar 1)
Temperatura de Trabalho
Buna N Fluor Carbono Epdm
Dimensões
L1 L2 L3 D1 S1 S2
1/4" 6501 - 4B 6502 - 4B 6500 4-4B 200 49,5 70 35 1.1/6" 7/8” 7/8”
3/8" 6501 - 6B 6502 - 6B 6500 6-6B 180 60,5 85 43 1.1/4” 1.1/16” 7/8"
1/2" 6501 - 8B 6502 - 8B 6500 8-8B 170 70 96 48 1.1/2” 1.3/8” 1.1/8”
3/4" 6501 - 12B 6502 - 12B 6500 12-12B 120 84,5 114 57 1.7/8” 1.5/8” 1.3/8”
1" 6501 - 16B 6502 - 16B 6500 16-16B 80 91 131 66 2.1/8” 1.7/8” 1.5/8"

(1) Máxima Pressão de Trabalho: Considerado o engate rápido na situação acoplado e pressão não pulsante.

Materiais de Construção
Material Acabamento Vedação Anéis / Molas Esferas de Trava
Latão Natural Borracha Nitrílica
NBR - Buna N
Aço Inox Aço Inox

Geral: Anel raspador anti-extrusão da vedação em PTFE puro

Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CA Capa de Acionamento (luva) Anatômica (1)
CH Pino do engate sem válvula de retenção
TR Trava de Segurança (1)
BSP Conexão BSP interna

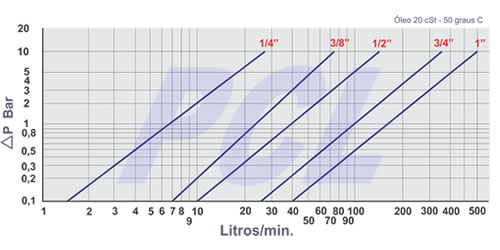

Perda de Carga
Acessórios
Código Descrição Material
PM (* ) Protetor para o Acoplador “fêmea” Aço , Inox ou Latão
PF (* ) Protetor para o Pino “macho”

(* ) Veja página de acessórios para avaliação e sua codificação correta

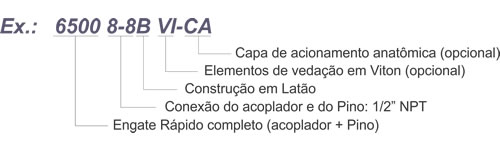

Como codificar para pedidos

Empresa Certificada ISO 9001/2008
