33000
Série

Hidráulicos - Alta Pressão

Acoplamento Roscado - Válvulas Esféricas

A série PCL 35000 de engates rápidos foi desenvolvida para operar em sistemas hidráulicos envolvendo pressões elevadas.

Encontra vasto campo de aplicação em circuitos de força hidráulica como macacos, guindastes, prensas e ferramentas hidráulicas.

Encontra vasto campo de aplicação em circuitos hidráulicos de Hidrojateamento.

  • Dupla Retenção : Válvulas esféricas automáticas (vedação metal-metal) de ação rápida bloqueiam simultâneamente o fluxo hidráulico no desacoplamento e também simultâneamente no acoplamento as válvulas se abrem reabilitando a força hidráulica.
  • Acoplamento com a linha Pressurizada : Possibilita o acoplamento com o o circuito hidráulico pressurizado ( 30% da pressão máxima de trabalho).
  • Testes de Fábrica : Teste de vazamento com pressão plena na situações “engate acoplado” e “engate desacoplado” são efetuados em 100% da produção.
Foto Principal

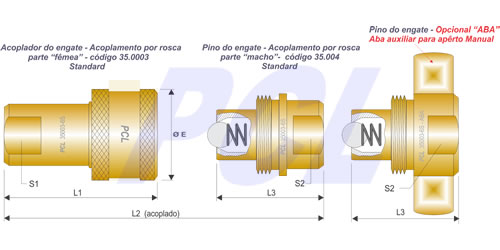

Código do Modelo, Conexões e Dimensões
Conexão
Material
1/4"
Código
3/8"
Código
1/2"
Código
3/4"
Código
Acoplador Pino Completo Acoplador Pino Completo Acoplador Pino Completo Acoplador Pino Completo
Aço 35003-4S 35004-6S 35002-4-4S 35003-6S 35004-6S 35002-6-6S 35003-8S 35004-8S 35002-8-8S 35003-12S 35003-12S 35002-12-12S
Aço Inox 35003-4SS 35004-6SS 35002-4-4SSS 35003-6SS 35004-6SS 35002-6-6SS 35003-8SS 35004-8SS 35002-8-8SS 35003-12SS 35004-12SS 35002-12-12SS
Pressão de Trabalho - bar 705 600 500 450
L1 47 56 65 78
L2 64 69 94 110
L3 36 40 48 55
Ø E 30 36 1.5/8" 50
S1 Chave 11/16” Chave 22 Chave 27 Chave 1.5/16”
S2 Chave 3/4” Chave 22 Chave 30 Chave 1.5/16”

Conexão Standard => NPT (interna); Opcionalmente: BSP (Vide Opcionais)

Material de Construção
Código Material Construtivo Engate Acabamento Superficial Vedação (Standard para este código) Travas / Molas (Standard para este código) Esferas (válvulas) (Standard para este código)
S Aço (1) Alta Resistência Zinco Eletrolítico Amarelo Buna N Aço Mola Aço Cromo Molibdênio
SS Aço Inox Aisi 316 (2) Natural Buna N Aço Inox Aço Inox

1) Tratamento térmico nas partes atritantes
2) Construção em AISI 304: sob pedido

Opcionais
Código Descrição
VI Anel de vedação em Fluorcarbono
ABA Aba auxiliar para apêrto do Pino

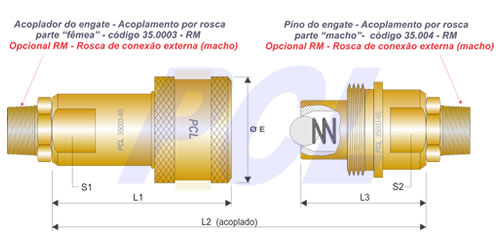

RM Rosca de conexão externa (macho)
BSP Rosca de conexão BSP

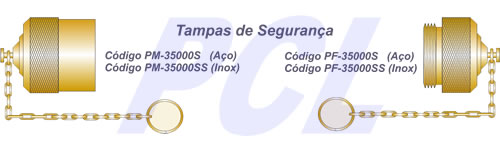

Acessórios

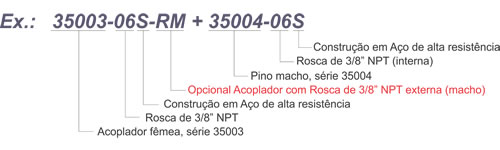

Como codificar para pedidos

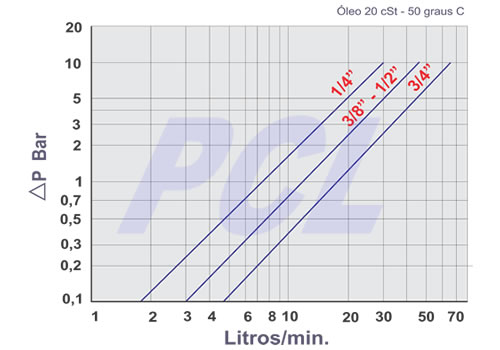

Perda de Carga

Empresa Certificada ISO 9001/2008
