33000
Série

Hidráulicos - Alta Pressão

Acoplamento Roscado

A série PCL 33000 de engates rápidos foi desenvolvida para operar em sistemas hidráulicos envolvendo grande vazão e pressão elevada.

Encontra vasto campo de aplicação em circuitos hidráulicos de Hidrojateamento.

  • Acoplamento com a linha Pressurizada : Permite o acoplamento com o circuito hidráulico pressurizado (30% da pressão máxima de trabalho).
  • Fluxo Livre : A ausência de válvulas de retenção possibilita grande vazão e diminuta perda de carga.
  • Testes de Fábrica : Teste de vazamento na situações “engate acoplado” e “engate desacoplado” são efetuados em 100% da produção.
Foto Principal

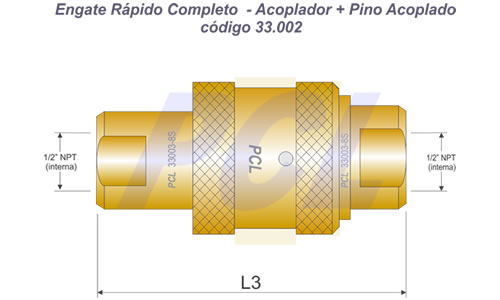

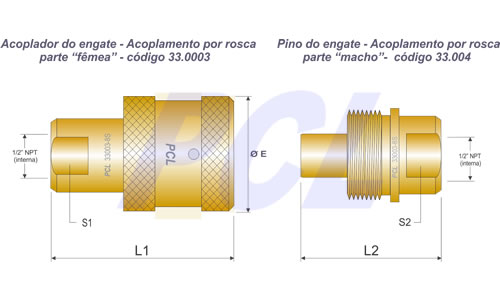

Código do Modelo, Conexões e Dimensões
  1/2" Máxima Pressão
Material Código de Trabalho
  Acoplador Pino Completo bar
Aço 33003-8S 33002-8-8S 33002-8-8S 700
Aço Inox 33003-8SS 33002-8-8SS 33002-8-8SS 500
L1 64
L2 51
L3 100
Ø E 50
S1 Chave 1.1/8”
S2 Chave 1.1/8”

Conexão Standard => NPT (interna); Opcionalmente: BSP (Vide Opcionais)
(1) Construção em AISI 316: sob pedido

Material de Construção
Código Material
Engate
Acabamento
Superficial
Vedação
(Standard para
este código)
Travas / Molas
(Standard para
este código)
S Aço (1)
Alta Resistência
Zinco Eletrolítico
Amarelo
Buna N Aço
Mola
SS Aço Inox
Aisi 316(2)
Natural Buna N Aço Inox

2) Construção em AISI 304 sob pedido

Opcionais
Código Descrição
VI Anel de vedação em Fluorcarbono
BSP Conexão BSP

(1) Veja página de Opcionais para avaliação

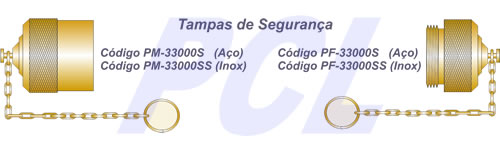

Acessórios

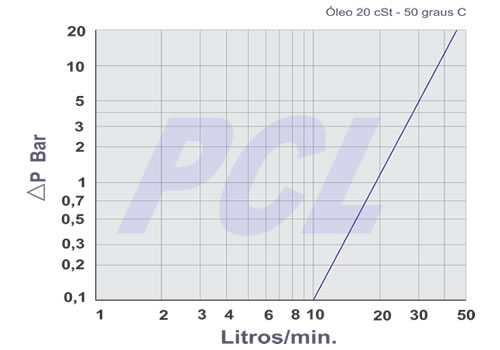

Perda de Carga

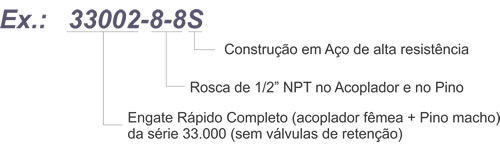

Como codificar para pedidos
