PCL-300 Série

Pneumático - Industrial Leve

Conexão Manual - Acoplador Valvulado

A série PCL - 300 de engates rápidos pneumáticos destaca-se por sua grande capacidade de vazão considerando suas reduzidas dimensões e peso.

Versátil, esta série proporciona vasto campo de aplicação tanto na indústria, em sistemas pneumáticos, como em equipamentos e ferramentas móveis.

  • Retenção Simples: No desacoplamento do engate válvula automática no acoplador fêmea, bloqueia o fluxo de ar;

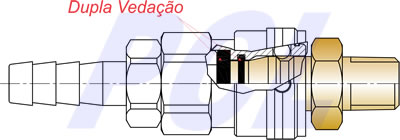

  • Dupla Vedação: A perfeita vedação entre o pino “macho” e o acoplador “fêmea” é assegurada por duplo sistema de vedação; com esta solução elimina-se vazamento provocado pela flexão acentuada da mangueira próxima ao engate.

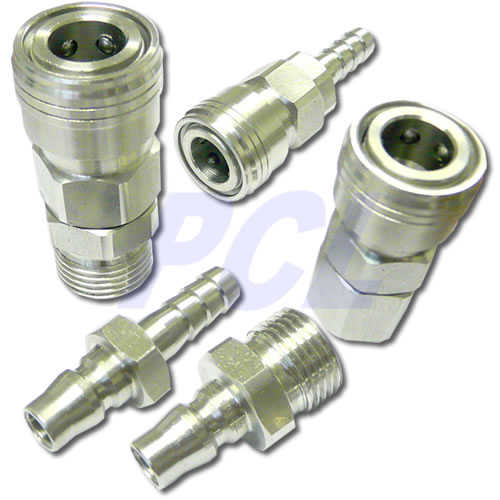

Foto Principal
Materiais de Construção
Código do Material Material Construtivo Acabamento Superficial Vedação (Standard para este código) Travas/Molas (Standard para este código) Esfera de Trava (Standard para este código)
B Latão (*) Natural Buna N Aço Inox Aço Inox
S Aço Niquelado Buna N Aço
Mola
Aço
Temperado
SS Aço Inox
AISI 316
Natural Buna N Aço Inox Aço Inox

(*) Máxima Pressão em Latão: 15 bar

Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CA Capa de Acionamento (luva) Anatômica (1)
BSP/ME Conexão BSP ou Métrica
MI Esferas, Molas e Anéis de trava em inox
Modelos, Configurações do Pino e Dimensões
PCL 329
...
CONEXÃO COM ROSCA NPT EXTERNA
C 1/4" 3/8" 1/2" 3/4" 1"
L 40 42 55 63
S 9/16" 3/4" 7/8" 1.1/8" 1.3/8"
Øp 7,5 13

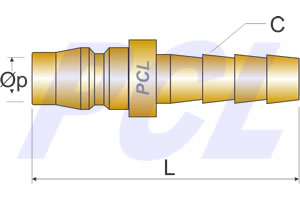

PCL 330
...
CONEXÃO PARA MANGUEIRA
C 1/4" 5/16" 3/8" 1/2" 5/8" 3/4" 1"
L 56 63 77 77 77 85
Øp 7,5 13

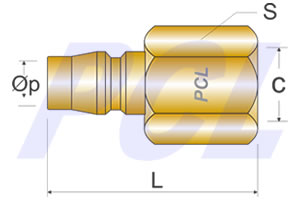

PCL 331
...
CONEXÃO COM ROSCA NPT INTERNA
C 1/4" 3/8" 1/2" 3/4" 1"
L 41 41 43,5 45 54
S 11/16" 7/8" 1" 1.3/8" 1.5/8"
Øp 7,5 13

Øp => Diâmetro de Passagem do fluído no Pino “macho” - Disponível com rosca BSP e Métricas equivalentes

Modelos, Configurações do Acoplador e Dimensões
PCL 315
...
CONEXÃO COM ROSCA NPT EXTERNA
C 1/4" 3/8" 1/2" 3/4" 1"
L 57 67 72
S 7/8" 1.1/4" 1.3/8"
D 27" 35
PCL 316
...
CONEXÃO COM ROSCA NPT INTERNA
C 1/4" 3/8" 1/2" 3/4" 1"
L 57 61 68
S 7/8" 1.3/8" 1.5/8"
D 27 35
PCL 335
...
CONEXÃO PARA MANGUEIRA
C 1/4" 3/8" 1/2" 3/4" 1"
L 70,5 92 102
S 7/8" 1.1/8"
D 27 35

Disponível com rosca BSP e Métricas equivalentes

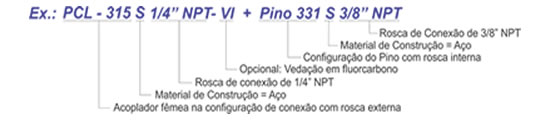

Como codificar para pedidos
Vazão
Conexão
1/4” ~ ½”
Conexão
3/4” ~1”
