5500S
Série

Hidráulico - Uso Geral

ISO B - Construção em Aço

A série PCL 5500 S de engates rápidos atende aos requisitos de intercambialidade com a norma ISO 7241-1 B, e encontra vasto campo de aplicação em transferência de fluídos e em sistemas hidráulicos, por suas caracteristicas é um dos modelos mais utilizados na indústria.

  • Dupla Retenção : Válvulas automáticas tipo “poppet” (cabeçote móvel) de ação rápida bloqueiam simultâneamente o fluxo hidráulico no desacoplamento e também simultâneamente no acoplamento as válvulas se abrem reabilitando o fluxo / força hidráulica.
  • Fluxo :O design hidrodinâmico interno e das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico.
  • Testes de Fábrica : Teste de vazamento na situações “engate acoplado” e “engate desacoplado”são efetuados em 100% da produção.
  • Elementos Vedantes :Multiplas opções de vedantes disponíveis atendem ampla variedade de fluídos de processo.

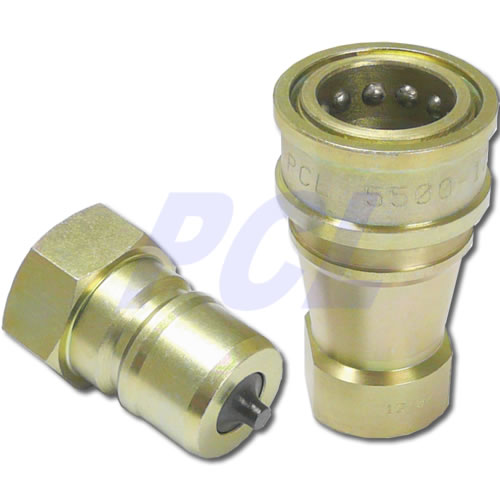

Foto Principal
Modelos, Configurações do Pino e Dimensões
Conexão
NPT
(interna)
Código
Acoplador
Código
Pino
Código
Engate Completo
Máxima Pressão
de trabalho
(Bar 1)
Temperatura de Trabalho
Buna N Fluor Carbono Epdm

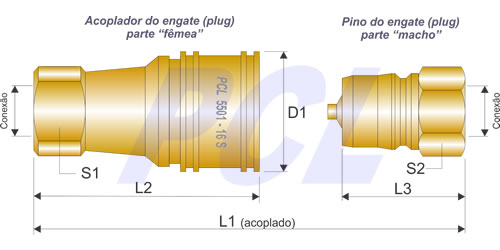

Dimensões
L1 L2 L3 D1 S1 S2
1/8" 5501 - 2S 5502 - 2S 5500 2-2S 350 60,5 48,7 29,7 1" 9/16" 9/16"
1/4" 5501 - 4S 5502 - 4S 5500 4-4S 350 72 57 35 29 19 3/4"
3/8" 5501 - 6S 5502 - 6S 5500 6-6S 315 77,5 66 41 1.3/8" 22 7/8"
1/2" 5501 - 8S 5502 - 8S 5500 8-8S 300 85 73,5 46 1.3/4" 30 1..1/16"
3/4" 5501 - 12S 5502 - 12S 5500 12-12S 200 111 93 57 2.1/8" 38 1.1/2"
1" 5501 - 16S 5502 - 16S 5500 16-16S 200 115 105 65 2.1/2" 41 1.5/8"

(1) Máxima Pressão de Trabalho: Considerado o engate rápido na situação acoplado e pressão não pulsante.

Materiais de Construção
Material Acabamento Vedação Anéis / Molas Esferas de Trava
Latão Zinco eletrolítico
bicromatizado
em amarelo
Borracha Nitrílica
NBR - Buna N
Aço 1080 CL. C Aço
Temperado

Geral: Geral: 1) Anel raspador anti-extrusão da vedação em PTFE puro
2) Pino do engate com tratamento térmico endurecedor nas partes atritantes

Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CA Capa de Acionamento (luva) Anatômica (1)
CH Pino do engate sem válvula de retenção
TR Trava de Segurança (1)
BSP Conexão BSP interna

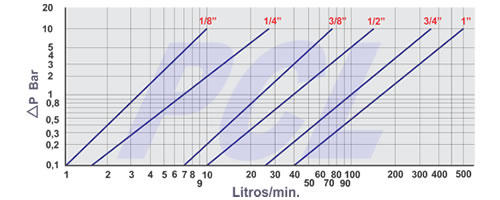

Perda de Carga
Acessórios
Código Descrição Material
PM (* ) Protetor para o Acoplador “fêmea” Aço , Inox ou Latão (*)
PF (* ) Protetor para o Pino “macho”

(* ) Veja página 39 para avaliação deste acessório e sua codificação correta

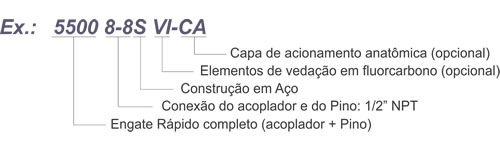

Como codificar para pedidos
