PCL-AG
PCL-GL
PCL-OX

Acetileno - GLP e Oxigênio

Conexão Manual - Acoplador Valvulado

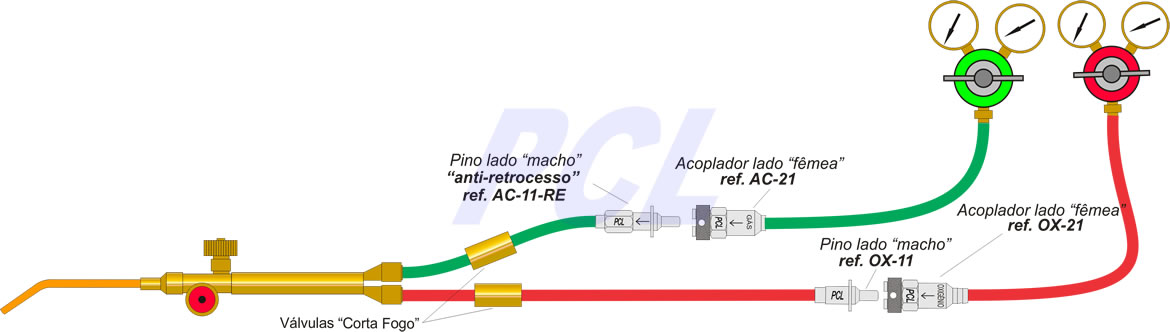

As séries PCL-AC, PCL -GL e PCL-OX de engates rápidos encontram aplicação específica em equipamentos de oxi-corte e soldagem com maçaricos.

O emprego destes engates aumentam consideravelmente a portabilidade do maçarico, evitando manobras inconvenientes com mangueiras de grande extensão.

Dimensionais diferentes em cada série impedem acoplamentos acidentais entre engates de uma série em outra série (engates para Oxigênio não se acoplam em engates para Acetileno ou em engates de GLP; e os de Acetileno não se acoplam nos de GLP )

Todos os Acopladores (lado fêmea) são valvulados:

    Engate Acoplado Válvula Aberta Fluxo de gás fluindo
    Engate Desacoplado Válvula Fechada Fluxo de gás interrompido

Pinos (lado fêmea) com dispositivo “Anti-Retrocesso” podem ser selecionados

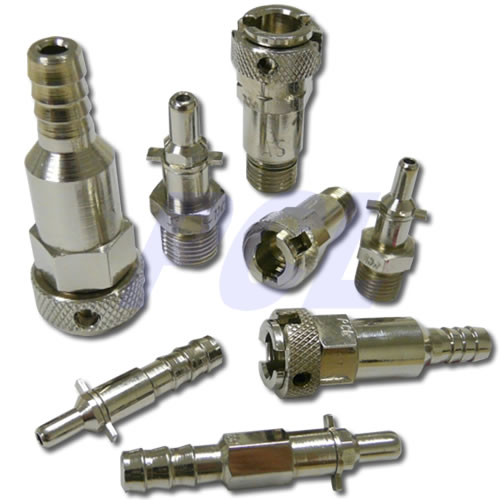

Foto Principal
Série GÁS ACETILENO - Códigos, Configurações, Conexões e Dimensões
# AC-10
Pino, lado "macho"
Fluxo Livre
Rosca Esquerda - 9/16” UNF
# AC-11-RE
Pino, Anti-Retrocesso
Válvula Anti-Retrocesso
Conexão p/ Mangueira 5/16”
# AC-18
Pino, Anti-Retrocesso
Valvulado
Rosca Esquerda - 9/16” UNF
# AC-21
Acoplador, lado “fêmea”
Valvulado
Conexão p/ Mangueira 5/16”
Série GÁS GLP - Códigos, Configurações, Conexões e Dimensões
# GL-10
Pino, lado “macho”
Fluxo Livre
Rosca Esquerda - 9/16” UNF
# GL-11-RE
Pino, Anti-Retrocesso
Válvula Anti-Retrocesso
Conexão p/ Mangueira 5/16”

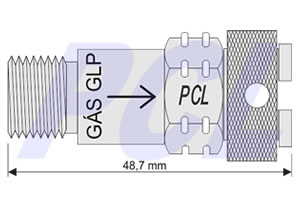

# GL-18
Pino, Anti-Retrocesso
Valvulado
Rosca Esquerda - 9/16” UNF
# GL-21
Acoplador, lado “fêmea”
Valvulado
Conexão p/ Mangueira 5/16”
Série OXIGÊNIO - Códigos, Configurações, Conexões e Dimensões
# OX-10
Pino, lado “macho”
Fluxo Livre
Rosca - 9/16” UNF
# OX-11
Pino, lado macho
Fluxo Livre
Conexão p/ Mangueira 5/16”

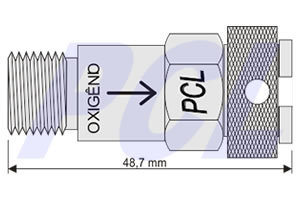

# OX-18
Acoplador, lado “fêmea”
Valvulado
Rosca - 9/16” UNF
# OX-21
Acoplador, lado “fêmea”
Valvulado
Conexão p/ Mangueira 5/16”

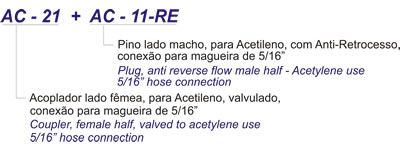

Como codificar para pedidos
Materiais de Construção
Material Construtivo Acabamento Vedação Mola
Latão Niquelado Viton Aço Inox
