6500GB
Série

Hidráulico - Uso Geral

Grandes Bitólas: 1.1/4 ~ 3"

A série PCL 6500 GB - Grandes Bitolas encontra vasto campo de aplicação em transferência de fluídos, sistemas hidráulicos e em refrigeração de matrizes de injeção de plásticos.

Aliando extensa gama de conexões roscadas ou para mangueiras (bitolas de 1.1/4” até 3”) e diversificados materiais de construção esta série disponibiliza:

  • Dupla Retenção : Válvulas automáticas tipo “poppet” (cabeçote móvel) de ação rápida bloqueiam simultâneamente o fluxo hidráulico no desacoplamento, no acoplamento as válvulas se abrem reabilitando o fluxo / força hidráulica
  • Fluxo :O design hidrodinâmico das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico.
  • Testes de Fábrica : Teste de vazamento na situações “engate acoplado” e “engate desacoplado”são efetuados em 100% da produção.
  • Elementos Vedantes : Dupla vedação no acoplador e múltiplas opções de vedantes atendem ampla variedade de fluídos de processo.
Foto Principal

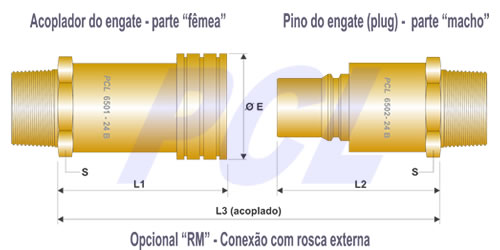

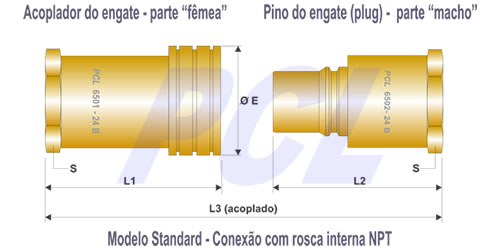

Modelos, Configurações do Pino e Dimensões
Código 1.1/4" 1.1/2" 2" 2.1/4" 2.1/2" 3"
Código Código Código Códido Códido Códido
Material Acoplador Pino Completo Acoplador Pino Completo Acoplador Pino Completo Acoplador Pino Completo Acoplador Pino Completo Acoplador Pino Completo
Aço 6501-20S 6502-20S 6500 20-20S 6501-24S 6502-24S 6500 24-24S 6501-32S 6502-32S 6500 32-32S 6501-36S 6502-36S 6500 36-36S 6501-40S 6502-40S 6500 40-40S 6501-48S 6502-48S 6500 48-48S
Aço Inox 6501-20SS 6502-20SS 6500 20-20SS 6501-24SS 6502-24SS 6500 24-24SS 6501-32SS 6502-32SS 6500 32-32SS 6501-36SS 6502-36SS 6500 36-36SS 6501-40SS 6502-40SS 6500 40-40SS 6501-48SS 6502-48SS 6500 48-48SS
Alumínio 6501-20A 6502-20A 6500 20-20A 6501-24A 6502-24A 6500 24-24A 6501-32A 6502-32A 6500 32-32A 6501-36A 6502-36A 6500 36-36A 6501-40A 6502-40A 6500 40-40A 6501-48A 6502-48A 6500 48-48A
Latão 6501-20B 6502-20B 6500 20-20B 6501-24B 6502-24B 6500 24-24B 6501-32B 6502-32B 6500 32-32B 6501-36 6502-36B 6500 36-36B 6501-40B 6502-40B 6500 40-40B 6501-48B 6502-48B 6500 48-48B
L1 122 122 126 126 126 130
L2 120 120 124 124 124 127
L3 190 190 214 214 214 226
ØE 76 76 92 95 95 129
S Sext. 2.1/2” Sext. 2.1/2” Chave 80 Chave 80 Chave 90 Chave

Conexão Standard => NPT (interna); Opcionalmente: NPT externa ,BSP , Métrica (int./ext.) e Conexão para Mangueiras (Vide Opcionais)

Materiais de Construção
Código Material
Engate
Construtivo
Acabamento Superficial Vedação Travas / Molas Esferas de Trava
A Alumínio Natural Buna N Aço Inox Aço Inox
B Latão Natural Buna N Aço Inox Aço Inox
S Aço Zinco Eletrolítico
Bicromatizado Amarelo
Buna N Aço Mola Aço Temperado
SS Aço Inox Aisi316 Natural Buna N Aço Inox Aço Inox

Geral: Anel raspador anti-extrusão da vedação em PTFE puro

Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
MI Travas, Molas e Esferas em AISI 316
TR Trava de Segurança (1)
BSP Conexão BSP interna
RM Conexão com rosca macho (externa)

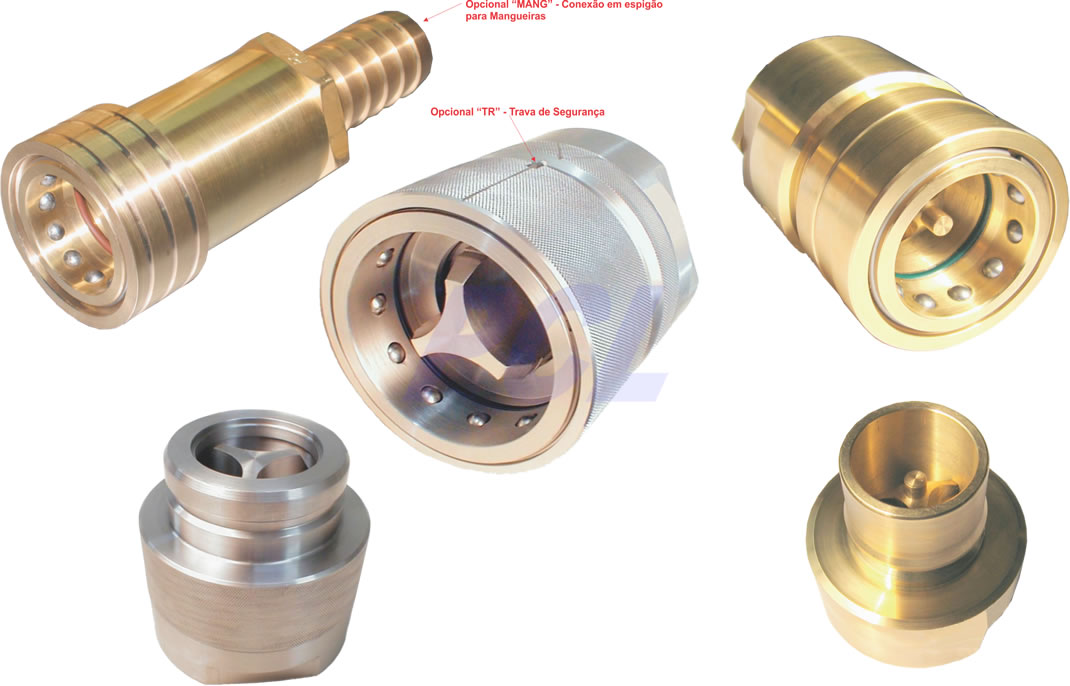

MANG Conexão espigão para Mangueiras
MAO Empunhadura com Manopla Especial (3)
CTA Canal para trava de abraçadeira (2)
DV Dupla Vedação (2 anéis no acoplador fêmea)
  • (1) Veja página de opcionas para avaliação
  • (2) Disponível apenas em conjunto com o opcional MANG
  • (3) Veja página de opcionas para avaliação
  • Importante: O tipo de Conexão do Acoplador e do Pino podem ser diferentes entre-si, desde que respeitadas as mesmas bitolas de conexão.

    Pressão de Trabalho - bar
    Conexão
    Material
    1.1/4" 1.1/2" 2" 2.1/4" 2.1/2" 3"
    Aço 60 60 45 45 45 30
    Aço Inox 60 60 45 45 45 30
    Alumínio 10 10 7 7 7 5
    Latão 35 35 20 20 20 20

    (1) Máxima Pressão de Trabalho:

    • Considerado o engate rápido na situação
    • acoplado e pressão não pulsante.

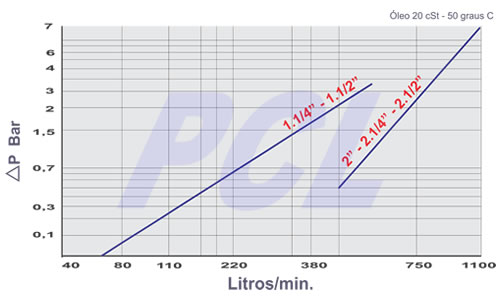

    Perda
    Acessórios
    Código Descrição Material
    PM (* ) Protetor para o Acoplador “fêmea” Aço , Inox ou Latão
    PF (* ) Protetor para o Pino “macho”

    (* ) Veja página de acessórios para avaliação e sua codificação correta

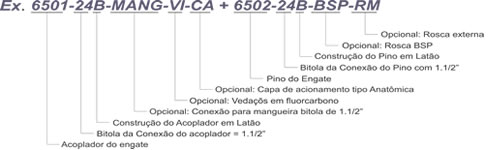

    Como codificar para pedidos
