14000|
Série

Válvulas de Retenção

Construção em Aço, Aço Inox e Latão

A série PCL 14000 dde válvulas de retenção são dispositivos de fluxo unidirecional utilizados para impedir a ocorrência prejudicial de refluxos na maioria dos circuitos hidráulicos.

Características de projeto como: disparo do fluxo em baixa pressão, perda de carga, pequena, opção de materiais de construção e de vedação possibilitam vasta aplicação em sistemas hidráulicos.

  • Ponto de Disparo : 6 ~ 8 Psi em todas as bitolas - Pressão necessária para mover a válvula agulha (poppet) no sentido do ” livre fluxo” (liberação do fluxo)
Foto Principal

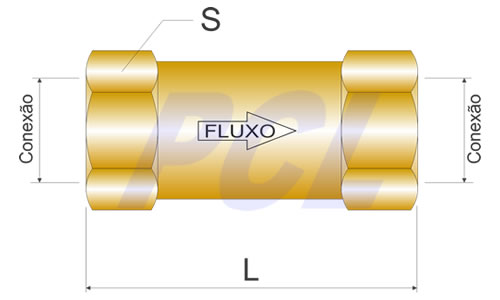

Modelos, Configurações do Pino e Dimensões
Conexão 1/4" 3/8" 1/2" 3/4" 1"
Material Código Código Código Código Código
Aço 14000-4S 14000-6S 14000-8S 14000-12S 14000-16S
Aço Inox 14000-4SS 14000-6SS 14000-8SS 14000-12SS 14000-16SS
Latão 14000-4B 14000-6B 14000-8B 14000-12B 14000-16B
L1 47 45 57 70 77
S 3/4" 1.1/8" 1.1/4" 1.3/8" 1.5/8"

Conexão Standard => NPT (interna); Opcionalmente: BSP , Métrica (Vide Opcionais)

Materiais de Construção
Código Material Construtivo Acabamento Superficial Vedação (Standard para este código) Travas / Molas (Standard para este código)
B Latão Natural Buna N Aço Inox
S Aço (1) Zinco Eletrolítico Bicromatizado Amarelo Buna N Aço Mola
SS Aço Inox AISI 301(*) Natural Buna N Aço Inox

(2) Construção em AISI 316: sob pedido

Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
MI Travas, Molas em AISI 316
BSP Conexão BSP interna

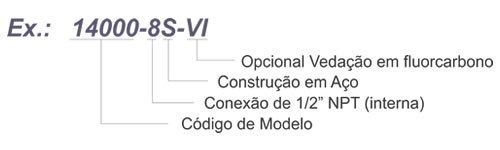

Como codificar para pedidos

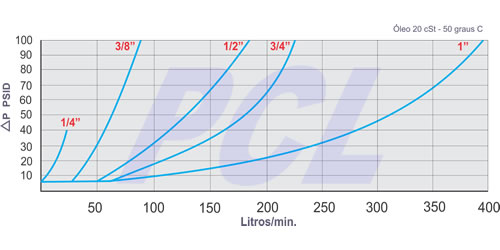

Perda de Carga
