PCL-115
PCL-116
PCL-135

Pneumático - Uso Geral

Conexão Automática - Acoplador Valvulado

Os engates rápidos pneumáticos das séries PCL - 115, 116 e 135 atendem especificações de intercambialidade com a norma MIL C-4109 corpo de 1/4”, apresentando design robusto aliado a dimensões e peso reduzidos.

Com travamento por esferas e acoplamento manual estes engates rápidos encontram aplicações em todos os setores ndustriais principalmente em circuitos pneumáticos para ferramentas.

  • Retenção Simples: Válvula automática, de ação rápida, bloqueia o fluxo pneumático no ato do desacoplamento, retendo-o no acoplador fêmea; na conexão a válvula abre liberando novamente o fluxo.

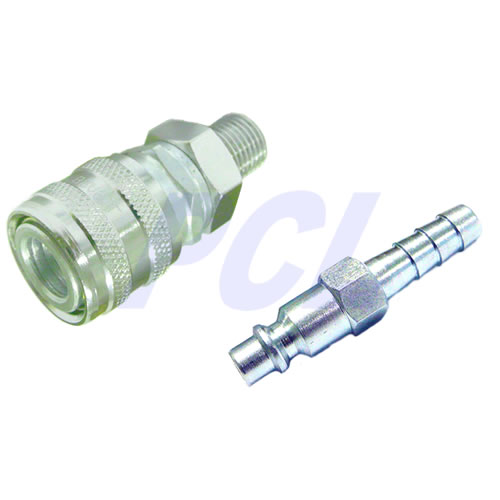

Foto Principal
Materiais de Construção
Código do Material Material Construtivo Acabamento Vedação Vedação (Standard para este código) Travas/Molas (Standard para este código) Esfera de Trava (Standard para este código)
B Latão Natural Buna N Aço Inox Aço Inox
S Aço Zinco Eletrolítico (Opcional em Niquel) Buna N Aço
Mola
Aço
Temperado
SS Aço Inox
AISI 316
Natural Buna N Aço Inox Aço Inox
Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CA Capa de Acionamento (luva) Anatômica (1)
BSP Conexão BSP
MI Esferas, Molas e Anéis de trava em inox
NQ Acabamento superficial em Níquel brilhante
Modelos, Configurações do Pino e DImensões

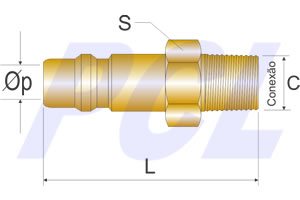

Pino 129
...
CONEXÃO COM ROSCA NPT EXTERNA
C 1/4" 3/8" 1/2"
L 42,4 44
S 9/16" 11/16" 7/8"
Øp 5,2mm
Pino 130
...
CONEXÃO PARA MANGUEIRA
C 1/4" 5/16" 3/8"
L 53,5 53,5 54
Øp 5,2mm

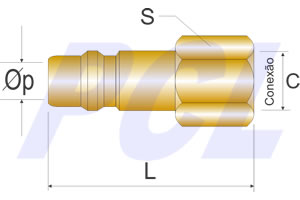

Pino 131
...
CONEXÃO COM ROSCA NPT/MÉTRICA INTERNA
C 1/4" 3/8" 1/2"
L 44 45 48
S 11/16" 7/8" 1"
Øp 5,2mm

Øp => Diâmetro de Passagem do fluído no Pino “Macho” - Disponível com roscas métricas

Modelos, Configurações do Pino e Dimensões
Pino 115
...

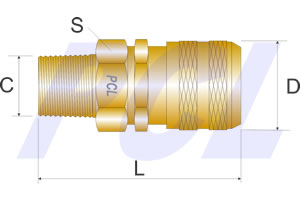

CONEXÃO COM ROSCA NPT EXTERNA
C 1/4" 3/8" 1/2"
L 55 55 60
S 13/16" 13/16" 7/8"
Øp 1"

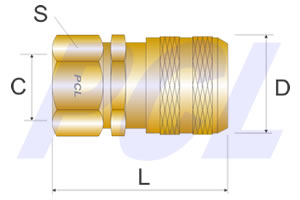

Pino 116
...
CONEXÃO COM ROSCA NPT INTERNA
C 1/4" 3/8" 1/2"
L 55 55 60
S 13/16" 13/16" 11/16"
Øp 1"

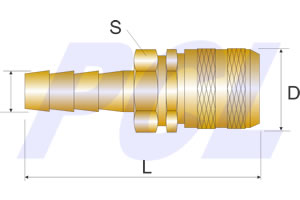

Pino 135
...
CONEXÃO PARA MANGUEIRA
C 1/4" 3/8" 1/2"
L 66 76 76
S 13/16" 13/16" 13/16"
Øp 1"

Qualquer configuração (modelo) de Acoplador poderá ser usado com qualquer configuração de Pino (inclusive com roscas diferentes)

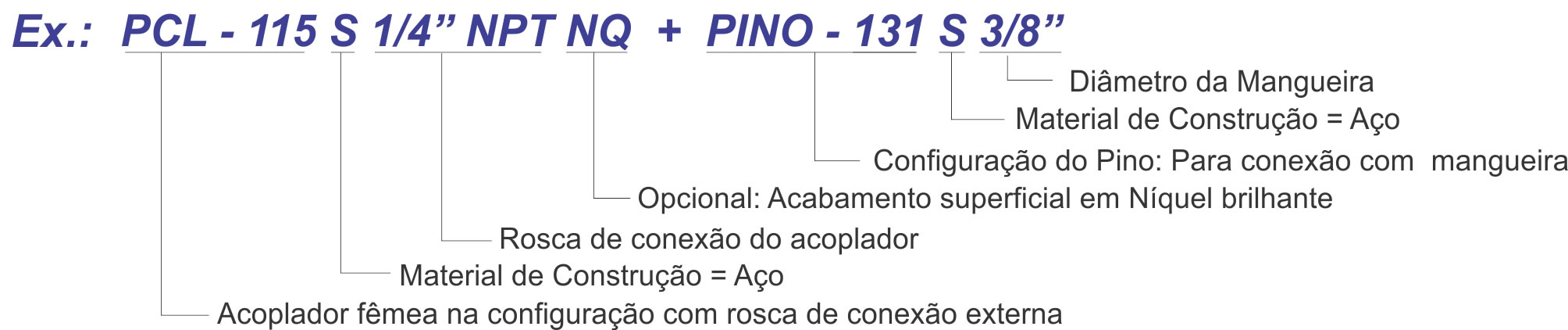

Como codificar os pedidos

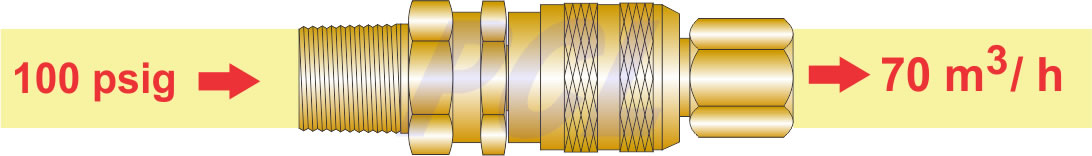

Vazão
