PCL-40 Série

Hidráulicos - Refrigeração de Matrizes

Linhas de Água para Sistemas de Refrigeração

Os engates hidráulicos das séries PCL- 41, 45, 47 e 48 são geralmente utilizados para condução de água em linhas de refrigeração de matrizes (moldes) na indústria plástica.

  • Travamento por Esferas: Sistem de travamento do pino macho através de esferas proporciona segurança contra desacoplamentos e elevada vida útil.
  • Exclusiva Dupla Vedação: SIstema inovador é composto por dois pontos de vedação (arruela de encosto + anel “o ring”) evitando vazamentos por flexão do pino macho.

Apresentam diversas configurações de montagem como: conexão reta, conexão angular, em cotovelo e versões alongadas.

O projetista pode optar por duas bitolas de tamanho :

  • Bitola Pequena
  • Bitola Grande

Disponíveis com ou sem válvula de retenção :

  • Retenção Simples: Válvula automática, de ação rápida, bloqueia o fluxo hidráulico no ato do desacoplamento, retendo o fluxo no acoplador fêmea; no acoplamento a válvula libera novamente o fluxo.
  • Dupla Retenção: Válvulas automáticas de ação rápida bloqueiam simultâneamente o fluxo hidráulico no desacoplamento e também simultâneamente no acoplamento, as válvulas se abrem reabilitando o fluxo / força hidráulica.

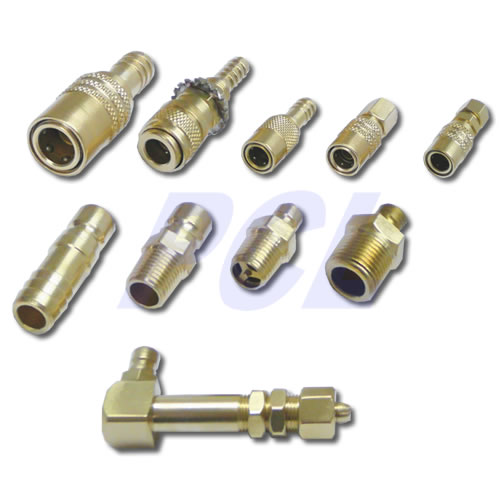

Foto Principal
Materiais de Construção
Material Construtivo Acabamento Superficial Vedação ESferas e Molas
Latão (*) Natural Buna N Aço Inox
Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
BSP Conexão BSP
Modelos, Configurações do Pino e Dimensões

Configuração

Bitóla

Codificação

Com Válvula Sem Válvula

Conexões

Dimensões

L

D

S

Pequena PCL-48BP-V PCL-48BP
1/8” NPT int.
1/4” NPT int.
3/8” NPT int.
45,4 17,8 9/16"
Grande PCL-48BG-V PCL-48BG
1/8” NPT int.
1/4” NPT int.
3/8” NPT int.
58,4 24,2 5/8”
Pequena PCL-47BP-V PCL-47BP
1/8” NPT int.
1/4” NPT int.
3/8” NPT int.
45,4 17,8 9/16"
Grande PCL-47BG-V PCL-47BG
1/8” NPT int.
1/4” NPT int.
3/8” NPT int.
58,4 24,2 5/8”
Pequena PCL-41BP-V PCL-41BP
1/8” Mangueira
1/4” Mangueira
3/8” Mangueira
58,4 17,8 -
Grande PCL-41BG-V PCL-41BG
1/8” Mangueira
1/4” Mangueira
3/8” Mangueira
64 24,2 -
Pequena PCL-41BP-V PCL-41BP
Conexão tipo “Poli-Flo”
para tubo plástico de O 6,5
54 17,8 9/16"

Configuração

Bitóla

Codificação

Com Válvula Sem Válvula

Conexões

Dimensões

L

D

Pequena PCL-33BP-V PCL-33BP
1/8” NPT int.
1/4” NPT int.
3/8” NPT int.
25 9/16"
34 11/16"
Grande PCL-33BG-V PCL-33BG
1/8” NPT int.
1/4” NPT int.
3/8” NPT int.
35 9/16"
espaco espaco
35 11/16"
Pequena PCL-34BP-V PCL-34BP
1/8” NPT int.
1/4” NPT int.
3/8” NPT int.
25 9/16"
30 1/2"
34 1/2"
Grande PCL-34BG-V PCL-34BG
1/4” NPT int.
3/8” NPT int.
1/2” NPT int.
35 9/16"
35 1/2"
37 1.1/16"
Pequena PCL-32BP-V PCL-32BP
1/8” mangueira
1/4” mangueira
3/8” mangueira
34 15
44 17
Grande PCL-32BG-V PCL-32BG
1/4” mangueira
3/8” mangueira
1/2” mangueira
34 15
espaco espaco
38 3/4"
Pequena PCL-35BP-V PCL-35BP
1/8” NPT int.
1/4” NPT int.
3/8” NPT int.
38 3/4"
40 3/4"
Grande PCL-35BG-V PCL-35BG
1/4” NPT int.
3/8” NPT int.
1/2” NPT int.
40 3/4"
espaco espaco
44 3/4"
Pequena PCL-36BP-V PCL-36BP
1/8” NPT int.
1/4” NPT int.
3/8” NPT int.
39 3/4"
45 9/16"
40 3/4"
Grande PCL-36BG-V PCL-36BG
1/4” NPT int.
3/8” NPT int.
1/2” NPT int.
38 3/4"
40 3/4"
50 3/4"
Pequena PCL-33LBP-V PCL-33LBP
1/8” NPT int.
1/4” NPT int.
3/8” NPT int.
Variável 7/16”
Grande PCL-33LBG-V PCL-33LBG
1/4” NPT int.
3/8” NPT int.
1/2” NPT int.
Variável
7/16"
9/16"
11/16"
Pequena PCL-37BP-V PCL-37BP Conexão tipo “Poli-Flo”
para tubo plástico
de O 6,5.
75 5/8”

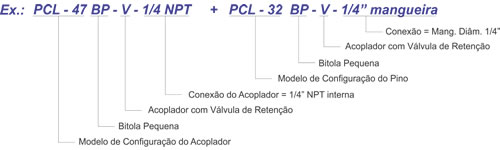

Como codificar para pedidos
Especificação do Acoplador:

Defina a configuração do Acoplador do Engate.
Defina a Bitola do Acoplador (Pequena ou Grande).
Selecione o modelo do acoplador (Com ou Sem Válvula).
Defina a conexão (tamanho da rosca ou diâmetro da mangueira)

Especificação do Pino:

Defina a configuração do Pino do Engate.
Defina a Bitola do Pino (Pequena ou Grande).
Selecione o modelo do Pino (Com ou Sem Válvula).
Defina a conexão (tamanho da rosca ou diâmetro da mangueira).

Importante: Utilize sempre a mesma Bitola para Acoplador e para o Pino

Vazão - Fluxo livre para atmosfera
Bitolas Coeficiente de Fluxo (*) Vazão em litros/min. (*)
Pequena sem válvula 1,46 Cv 5,8
Pequena sem válvula 0,96 Cv 4,2
Grande sem válvula 3,00 Cv 13,2
Grande sem válvula 2,00 Cv 8,8

(*) Considerado: Gravidade específica = 1 (água) ; Queda de pressão = 1 psi

Empresa Certificada ISO 9001/2008
