6711
Série

Hidráulico - Trabalho Pesado

Acoplamento e Desacoplamento Automático
(Operação com uma só mão)

A série PCL 6711 dencontra vasto campo de aplicação em transferência de fluídos, sistemas hidráulicos de potência nas situações de operação em que a robustez construtiva seja fator de segurança sem sacrificar a vazão.

  • Empurre - Puxe : Sua arquitetura construtiva possibilita acoplamento e desacoplamento automático => “Empurre para conectar, Puxe para desacoplar”.
  • Acionamento com um só mão : Capa de acionamento anatômica permite ao operador efetuar as manobras de acoplar ou desacoplar o engate utilizando apenas uma mão.
  • Dupla Retenção : Válvulas automáticas tipo “poppet” (cabeçote móvel) de ação rápida bloqueiam simultâneamente o fluxo hidráulico no desacoplamento e também simultâneamente no acoplamento as válvulas se abrem reabilitando o fluxo hidráulico.
  • Fluxo : O design hidrodinâmico interno e das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico.
  • Testes de Fábrica : Teste de vazamento na situações “engate acoplado” e “engate desacoplado” são efetuados em 100% da produção.
  • Elementos Vedantes : Vedantes em Viton suportam vasta gama de agentes corrosivos bem como temperaturas de operação entre - 25 + 230º C
  • Construção : Em Aço Carbono ou em Aço Inox

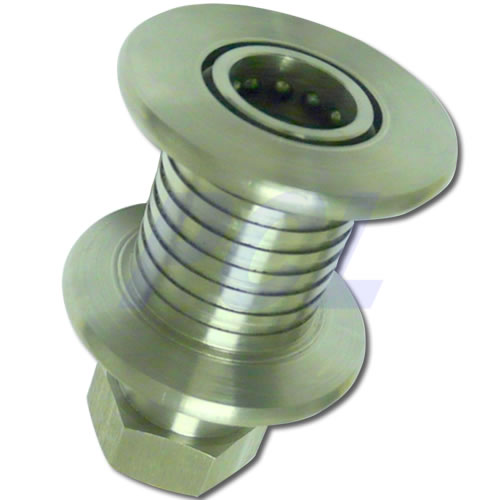

Foto Principal

Acoplador de Engate Rápido série 6711 com Capa (luva) de acionamento tipo anatômica

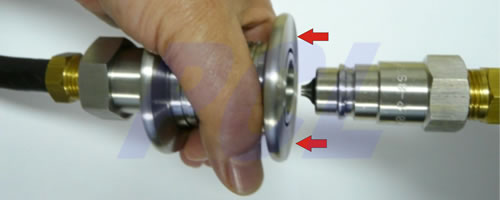

Acoplamento: Segurando apenas na capa de acionamento empurre o acoplador de encontro ao Pino “macho”

Engate Acoplado

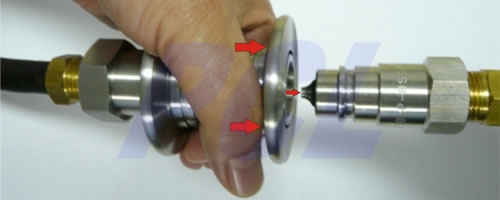

Desacoplamento: Puxe a capa de acionamento

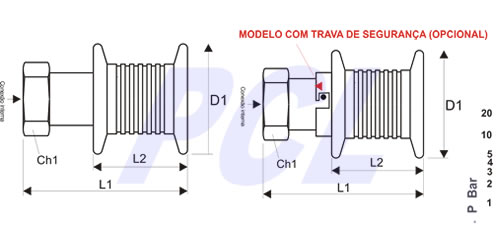

Bitolas - Conexões - Códigos - Dimensões - Performances
Bitóla Conexão Código Código Código Máxima Pressão Temperatura Dimensões
NPT Acoplador Acoplador De Trabalho De trabalho
de engate Interna Em Aço Em Inox Pino (2) (Bar) (1) Viton L1 L2 D1 Ch1
1/2" 1/2" 6711- 8-8S 6711- 8-8SS VER NOTA 2 330 - 25 ~230º C 90 54 57 7/8"
3/4" 1/2" 6711- 12-8S 6711- 12-8SS VER NOTA 2 330 90 54 63 35
(Chave)
  • (1) Máxima Pressão de Trabalho: Considerado o engate rápido na situação acoplado e pressão não pulsante;
  • (2) Pinos “macho” compatíveis com esta série:
    • Para bitola de ½” são adequados os pinos da série: 6592 e 6502P na Bitola 8
    • Para bitola de 3/4” são adequados os pinos da série 6592 12SS e 6502P SS nas bitola 12

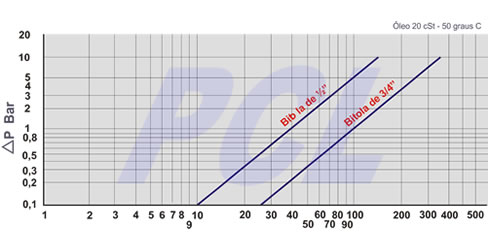

Perda de Carga
Acessórios/Opcionais
Código Descrição Material
PM (* ) Protetor para o Acoplador “fêmea” Aço , Inox ou Latão (*)
PF (* ) Protetor para o Pino “macho”
TR Trava de Segurança incorporada
