6700
Série

Hidráulico - Tratores Agrícolas

Conexão Automotica - Uma só mão

A série PCL 6700 de engates rápidos teve arquitetura construtiva desenvolvida para aplicação em sistemas hidráulicos de tratores agrícolas, apresentando:

  • Conexão e desconexão a uma só mão : Quando fixado em painel o engate permite o acoplamento do pino macho apenas empurrando-o para dentro do acoplador fêmea (linha não pressurizada), já o desacoplamento ocorrerá puxando-o.
  • Desacoplamento Automático de Segurança :Em situações de eminente rompimento da mangueira (presa a algum obstáculo do terreno) o pino macho se desacoplará evitando o rompimento e a consequente perda do óleo hidráulico.
  • Dupla Retenção : Válvulas automáticas de ação rápida bloqueiam simultâneamente o fluxo hidráulico no desacoplamento, e também simultâneamente no acoplamento, as válvulas se abrem reabilitando o fluxo / força hidráulica.
  • Respostas Rápidas :O design hidrodinâmico interno possibilita excelente vazão e reduzida perda de carga tornando as manobras do implemento agrícola mais rápidas aos comandos.

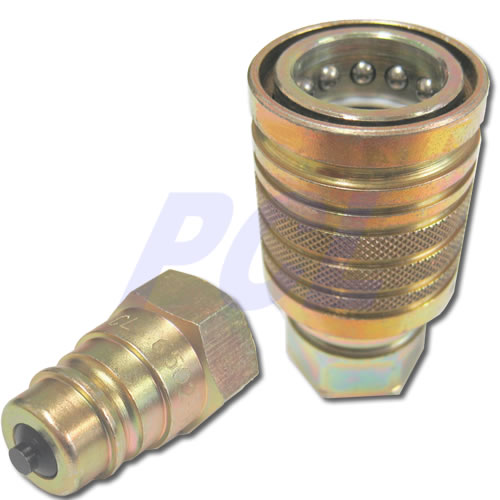

Foto Principal

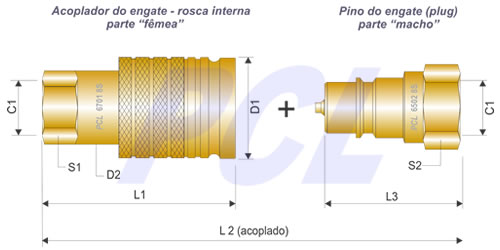

Modelos, Configurações do Pino e Dimensões
Conexão Código Dimensões Conexão Código Dimensões Código
Acoplador Pino "macho" de Engate
C1 Acoplador L1 L2 D1 D2 S1 C1 Pino "macho" L3 S2 Completo
1/2” NPTF 6701 8S 71 98 38 30 27 1/2” NPTF 6502 8S 48 1.1/8" 6700 8-8S
Materiais de Construção
Material Acabamento Vedação Anéis / Molas Esferas de Trava
Aço Zinco eletrolítico
bicromatizado
em amarelo
Borracha Nitrílica
NBR - Buna N
Aço 1080 CL. C UNI 100 CR.6

Geral: Geral: 1) Anel raspador anti-extrusão da vedação em PTFE puro
2) Pino do engate com tratamento térmico endurecedor nas partes atritantes

Acessórios
Código Descrição Material
PM (* ) Protetor para o Acoplador “fêmea” Aço , Inox ou Latão (*)
PF (* ) Protetor para o Pino “macho”

(* ) Veja página 39 para avaliação deste acessório e sua codificação correta

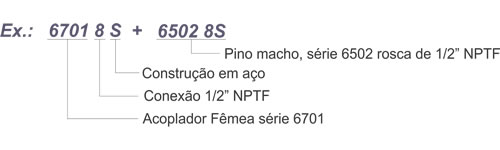

Como codificar para pedidos

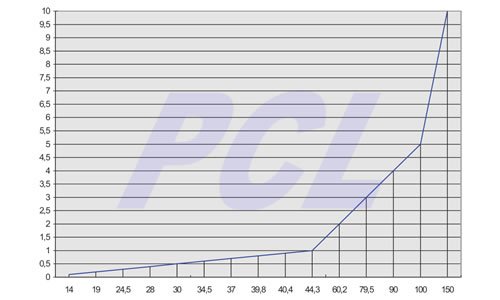

Perda de Carga
