1000
Série

Conexão Tubos com Luvas Cravamento

Construção em Aço INox

A série PCL 1000 de conexões para tubos caracteriza-se pela versatilidade de aplicação e manuseio, proporcionando a ligação de tubos com extrema facilidade, enquanto mantem inalteradas as características de resistência mecânica do tubo.

Com aplicações nos mais diversificados tipos de circuitos hidráulicos, móveis ou fixos, a série 1000 apresenta elementos conectivos em formatos variados, facilitando a interligação do tubo condutor com equipamentos, instrumentos, terminais, registros etc.

Operando indistintamente com pressões elevadas ou vácuo, suportam altas temperaturas e vibrações mecânicas.

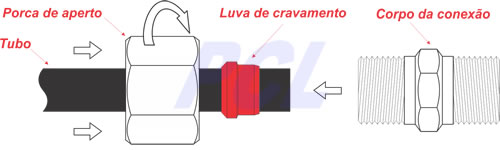

Princípio de Funcionamento:

As conexões para tubos PCL série 1000 possuem três componentes básicos desenvolvidos para fixar o tubo rigidamente e proporcionar vedação perfeita:

  • Porca de aperto Corpo da conexão
  • Luva de cravamento (anilha)
  • Corpo da conexão

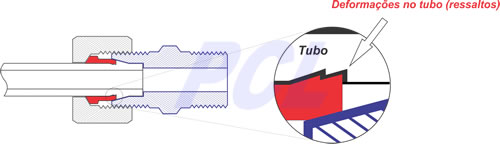

O avanço do corpo da conexão sobre a luva produz o assentamento desta no cônico. A continuidade do aperto terá como consequência o cravamento da luva na superfície externa do tubo; por sua vez o deslocamento do material do tubo resultante do cravamento gera um ressalto na parede do tubo. Este ressalto veda o sistema (metal x metal) possibilitando que o conjunto montado resista a altas pressões, sem escape do tubo.

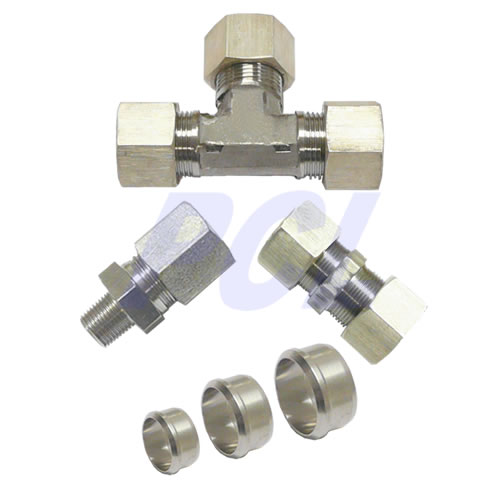

Foto Principal
Diâmetros dos Tubos x Conexões
Diâmetro Externo do Tubo (mm) Roscas de Conexão Admissíveis NPT Máxima Pressão de Operação bar (1)
4 e 5 1/8” e 1/4” 180
6 até 10 1/8”,1/4”,3/8” e 1/2” 180
12 até 16 1/4”,3/8”, 1/2” e 3/4” 135
18 até 25,4 3/8”, 1/2”, 3/4” e 1” 115
28 até 32 3/4”, 1”,1.1/4” e 1.1/2” 85
35 até 42 1” e 1.1/2” 60

(1) Valores válidos para situação de operação sem vibrações mecânicas, ausência de pressões pulsantes e golpes de aríete, com fluído na temperatura ambiente e tubo condutor em aço normalizado para esta função.

Fator de Correção
Temperatura de Operação ºC Fator de Correção da Pressão de Operação *
Até 200 ºC 0,80
Até 300 ºC 0,65
Até 400 ºC 0,50

* Exemplo de correção da pressão de operação:

  • • Tubo com diâmetro de 12 mm
  • • Temperatura de operação de 300 ºC
  • • Máxima Pressão de Operação: 450 x 0,65 = 292,50 bar
Opcionais
Código Descrição
BSP Lado roscado com rosca BSP
Configuraçãos - Conexão para Tubos com Luvas de Cravamento
...

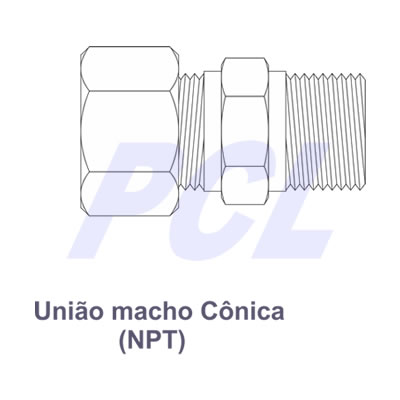

PCL #1001

...

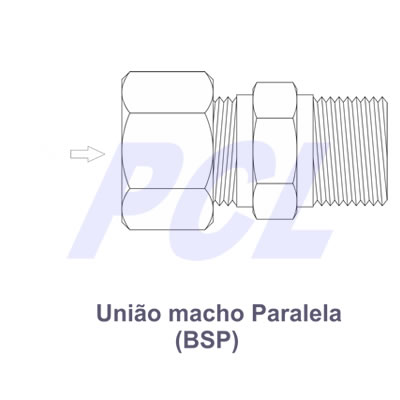

PCL #1002

...

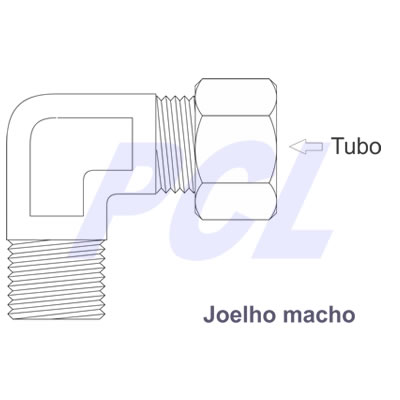

PCL #1007

...

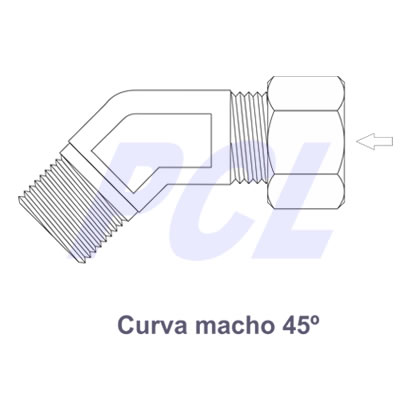

PCL #1008

...

PCL #1012

...

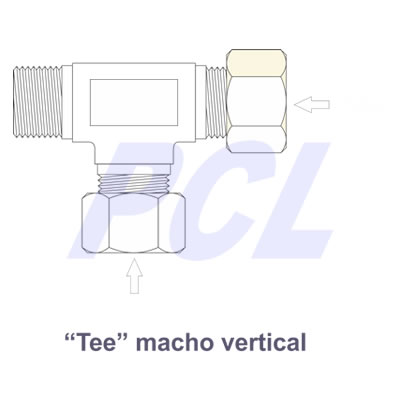

PCL #1013

...

PCL #1004

...

PCL #1005

...

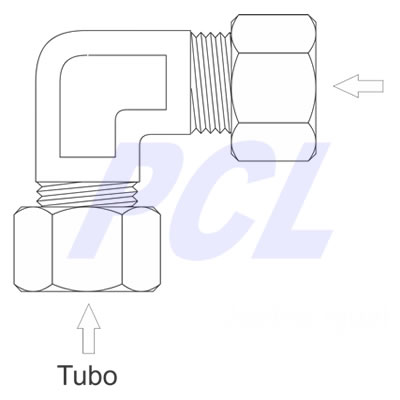

PCL #1009

...

PCL #1011

...

PCL #1038

...

PCL #1039

...

PCL #1015

...

PCL #1016

...

PCL #1017

...

PCL #1031

...

PCL #1032

...

PCL #1034

...

PCL #1035

...

PCL #1036

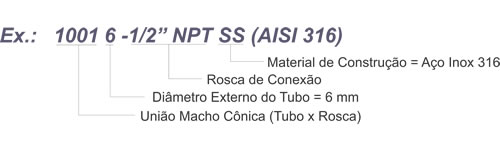

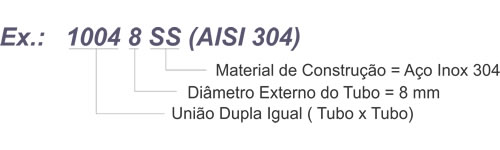

Como codificar para pedidos
