PCL DRY
NATO STANAG

Engates Rápidos para Transferência de Fluídos

Acoplamento e Desacoplamento a Seco
Dry Disconnect Coupling

Conexão e Desconexão sem Derramamento de Fluído

  • Manobra de Operação Fácil e Segura
  • Excelente Vazão
  • Efetivo Controle na Emissão de Poluentes
  • Reduzida Manutenção
  • Prevenção contra Mistura de Fluídos
  • Acoplamento e Descaoplamento a Seco
  • Diametros Nominais: DN 70, DN 105, DN 119, DN 164
  • AISI 316, Alumínio, Latão
  • Conexões: 1.1/2", 2", 2.1/2", 3" e 4", BSP-NPT

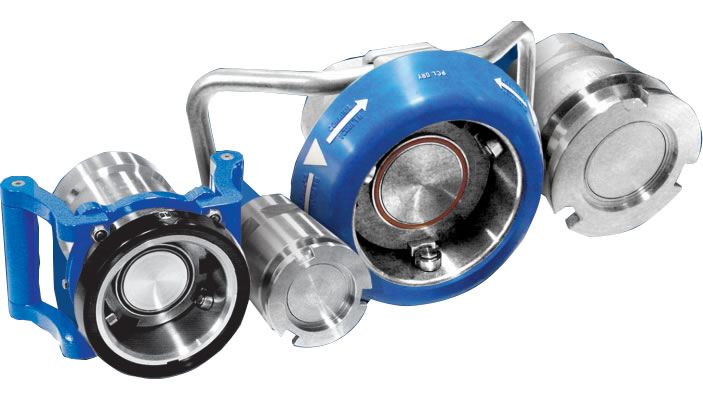

  • PCL-DRY - Desacoplamento a seco
    Aplicação
  • Carregamento e Descarregamento de Fluidos
    • Aviões
    • Caminhões Tanque
    • Plataformas Marítimas
    • Navios
  • Refinarias de Petróleo
  • Plantas Industriais
  • Fluídos
  • Produtos Químicos
  • Petróleo
  • Combustíveis
  • Fármacos
  • Alimentícios
  • Transferência de arla 32
  • Diâmetro Nominal
    mm
    Conexões
    BSP - NPT
    (1)
    L1
    mm
    L2
    mm
    Unidade da
    Mangueira
    Unidade do
    Tanque
    DN 70 1.1/2"
    2"

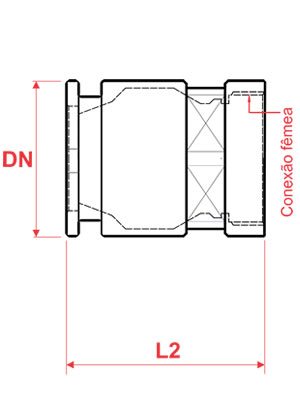

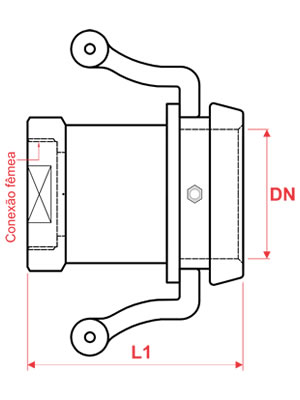

    141 105 Unidade de Mangueira PCL Unidade de Tanque PCL
    DN 105 2.1/2"
    3"
    180 134
    DN 119 3"
    3.1/2"
    1184 1135
    DN 164 4" 210 158

    (1) As unidade do Tanque podem ser fornecidas com conexões flangeadas (adaptadores).

    (2) Dimensões L1 e L2 podem variar em função do tipo de rosca de conexão.

    Diâmetro Nominal Máxima Pressão de Operação (bar)(3) Taxa de Vazão
    mm Alumínio AISI 316 Litros por minuto - LPM
    DN 70 15 20 até 630 (4)
    DN 105 15 20 até 1500(4)
    DN 119 15 20 Até 1900(4)
    DN 164 20 25 até 3400(4)

    (3) Pressão estática (não pulsante)

    (4) Valores de Referência (vazão efetiva é função da pressão, viscosidade e temperatura do fluído)

    Acessórios Opcionais - Disponível para todos os diâmetros nomais

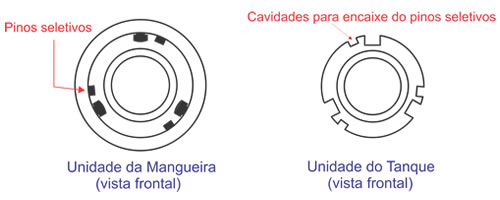

    Tampão Pretetor Pinos Seletores
    Unidade da Mangueira Unidade do tanque Impedem acoplamentos errôneos, evitando mistura de fluídos
    Tampão mangueira PCL Tampão Unidade tanque PCL Pinos Seletores PCL

    Intercambialidade : Intercambiável com TODO®, MANN TEK® e outros que sigam o padrão da norma STANAG 3756

    TODO® e MANN TEK® são marcas registradas

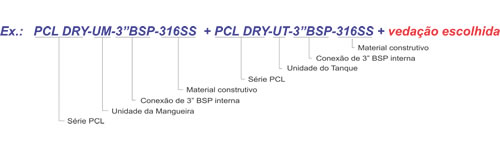

    Como codificar para pedidos
