PCL-14 Série

Pneumático - Uso Geral

Conexão Automática - Uma só mão

Os engates pneumaticos da série PCL 14 apresentam soluções construtivas que os tornam adequados para operarem em diversas aplicações envolvendo sistemas de ar comprimido, pequenas ferramentas pneumáticas, bicos de ar, e acessórios de compressores.

  • Automático - conexão a uma só mão: A construção do engate possibilita o acoplamento do pino macho apenas empurrando-o para dentro do acoplador fêmea
  • Travamento por Roletes: Eficiente sistema de travamento do pino macho através de
  • Retenção Simples: Válvula automática, de ação rápida, bloqueia o fluxo pneumático no ato do desacoplamento, retendo-o no acoplador fêmea; na conexão a válvula abre liberando novamente o fluxo.
Foto Principal
Materiais de Construção
Código do Material Material Construtivo Acabamento Superficial Vedacação (Standard para este código) Trasvas e Molas (Standard para este código) Roletes de Trava (Standard para este código)
B Latão Natural Buna N Aço Inox Aço Inox
S Aço ZInco Eletrolítico
Bricromatizado Amarelo
Buna N Aço Inox
Mola
Aço Inox
Temperado
SS Açõ Inox
Aisi 316
Natural Buna N Aço Inox Aço Inox
Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CA Capa de Acionamento (luva) Anatômica (1)
BSP Conexão BSP
MI Esferas, Molas e Anéis de trava em inox
Modelos, Configurações do Pino e Dimensões
Modelo e Configuração do Acoplador
Modelos e Configurações dos Pinos
Conexões e Dimensões
Bitola da Mangueira
1/4” 5/16” 3/8”
L 55 55 55
Øp 5 5 5
S1 1/2" 1/2" 1/2"
Conexão NPT Interna
1/8” 1/4” 3/8”
L 39 42 45
Øp 5 5 5
S1 9/16" 1/2" 1/2"
Conexão NPT Externa
1/8” 1/4” 3/8”
L 40 42 44
Øp 5 5 5
S1 1/2" 9/16" 11/16"

Øp => Diâmetro de Passagem do fluído no Pino “macho”

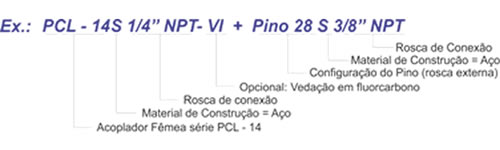

Como codificar para pedidos
Vazão
