6900
Série

Hidráulico - Face Plana

Conexão Automática - Uma só mão

A série PCL 6900 de engates rápidos teve arquitetura construtiva desenvolvida para limitar a “zero” os indesejáveis vazamentos de fluído que ocorrem durante a operação de desacoplamento.

Particularmente adequados para aplicação nos locais onde vazamentos de fluídos possam constituir perigo à segurança ou risco de contaminação acidental. Por tais características atende os objetivos da Norma Ambiental - ISO 14000.

  • Automático - conexão a uma só mão : A construção do engate possibilita o acoplamento do pino macho apenas empurrando-o para dentro do acoplador fêmea (pressão residual de 3 bar máximo).
  • Dupla Retenção : Válvulas Planas automáticas, de ação rápida bloqueiam simultaneamente o fluxo hidráulico no desacoplamento. Também simultaneamente no acoplamento as válvulas se abrem reabilitando o fluxo / força hidráulica.
  • Trava de Segurança : Exclusivo dispositivo de segurança incorporado na capa de acionamento impede ocorrências de desacoplamentos indevidos ou acidentais.
  • Vazamento Zero : Inovador sistema de válvulas de bloqueio inibe vazamentos no desacoplamento.
Foto Principal
Foto Principal

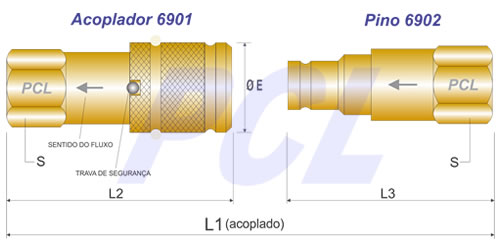

Código do Modelo, Conexão, Bitolas, Dimensões
Conexão 1/4" 3/8" 1/2" 3/4" 1"
Código Código Código Código Código
Acoplador Pino Completo Acoplador Pino Completo Acoplador Pino Completo Acoplador Pino Completo Acoplador Pino Copelto
Aço 6901-4S 6902-4S 6900 4-4S 6901-6S 6902-6S 6900 6-6S 6901-8S 6902-8S 6900 8-8S 6901-12S 6902-12S 6900 12-12S 6901-16S 6902-16S 6900 16-16S
Aço Inox 6901-4SS 6902-4SS 6900 4-4SS 6901-6SS 6902-6SS 6900 6-6SS 6901-8SS 6902-8SS 6900 8-8SS 6901-12SS 6902-12SS 6900 12-12SS 6901-16SS 6902-16SS 6900 16-16SS
Latão 6901-4B 6902-4B 6900 4-4B 6901-6B 6902-6B 6900 6-6B 6901-8B 6902-8B 6900 8-8B 6901-12B 6902-12B 6900 12-12B 6901-16B 6902-16B 6900 16-16B
L1 89 115 115 150 154
L2 48 67 67 77 94
L3 52 63 63 91 83
ØE 28 32 32 38 48
S Sext. 7/8” Sext. 1.1/16” Sext. 1.1/16” Sext. 36 Sext. 1.3/4”

Conexão Standard => NPT (interna); Opcionalmente: BSP , Métrica (Vide Opcionais)

Material de Construção
  Material   Vedação Travas / Molas Esferas de Trava
Código Construtivo Acabamento (Standard para (Standard para (Standard para
  Engate Superficial este código) este código) este código)
B Latão Natural Buna N Aço Inox Aço Inox
S Aço (1) Zinco Eletrolítico Buna N Aço Aço
Branco Móla Temperado
SS Aço Inox Natural Buna N Aço Inox Aço Inox
AISI 316 (2)

Anel raspador anti-extrusão da vedação em PTFE puro

  • 1) Tratamento térmico nas partes atritantes
  • 2) Construção em AISI 304 sob pedido
Pressão de Trabalho - bar
Conexão
Material
1/4" 3/8" 1/2" 3/4" 1"
Aço 300 300 300 250 200
Aço Inox 250 250 250 150 100
Latão 100 100 100 70 50

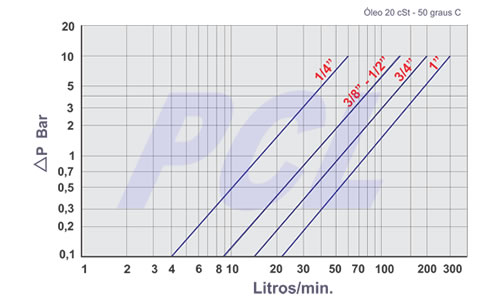

Perda de Carga
Opcionais
Código Descrição
VI Anel de vedação em Fluorcarbono
EP Anel de vedação em EPDM
CA Capa de Acionamento Anatômica (1)
MI Travas, Molas e Esferas em AISI 316
BSP Conexão BSP
Acessórios
Código Descrição Material
PM (*) Protetor para o Acoplador “fêmea” Aço , Inox ou Latão (*)
PF (*) Protetor para o Pino “macho”

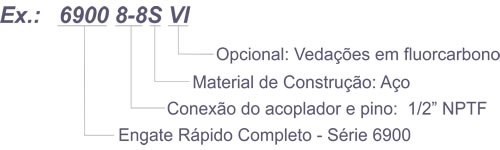

Como codificar para pedidos

Empresa Certificada ISO 9001/2008
