PCL-17
PCL-18
PCL-21

Pneumático Industrial

Conexão Manual - Acoplador Valvulado

Os engates rápidos pneumáticos das séries PCL - 17, PCL - 17 T, PCL - 18 e PCL - 21, apresentam versatilidade de aplicação sem similar no mercado.

Com vasta aplicação industrial em sistemas de ar comprimido é também largamente utilizado na área veicular aplicado no circuito de freio de caminhões unindo pneumaticamente o “cavalo” mecânico à carreta.

A versão PCL-17T com Trava de Segurança tem aplicação específica em locais sujeitos a severas vibrações mecânicas e também impede manuseios indevidos dificultando desacoplamento acidentais.

Seu envelope construtivo alia: Robustez Construtiva, Grande Capacidade de Vazão, Reduzida Perda de Carga, Materiais Construtivos Diversos e Consagrado Sistema de Trava por Esferas.

Pela sua confiabilidade e multiplicidade de aplicações esta série transformou-se em sinônimo de engate rápido no mercado

  • Retenção Simples: álvula automática, de ação rápida, bloqueia o fluxo pneumático no ato do desacoplamento, retendo-o no acoplador fêmea; na conexão a válvula abre liberando novamente o fluxo.
Foto Principal
Materiais de Construção
Código do Material Material Construtivo Acabamento Superficial Vedação Travas/Molas Esferas de Trava
B Latão Natural Buna N Aço Inox Aço Inox
S Aço Zinco Eletrolítico Buna N Aço
Mola
Aço
Temperado
SS Aço Inox
AISI 304/316
Natural Buna N Aço Inox Aço Inox
Opcionais
Código Descrição
VI Elementos de vedação em Fluorcarbono
EP Elementos de vedação em EPDM
CA Capa de Acionamento (luva) Anatômica (1)
BSP Conexão BSP
MI Esferas, Molas e Anéis de trava em inox
Modelos, Configurações do Pino e Dimensões
Pino 10
...
CONEXÃO COM ROSCA NPT EXTERNA
C 1/4" 3/8" 1/2" 3/4" 1"
L 59 61 64 85
S 11/16" 3/4" 7/8" 1.1/8" 1.1/2"
Øp 9,5 17,5
Pino 11
...
CONEXÃO PARA MANGUEIRA
C 1/4" 5/16" 3/8" 1/2" 5/8" 3/4" 1"
L 75 82 103
Øp 9,5 17,5

Pino 12
...
CONEXÃO COM ROSCA NPT/MÉTRICA INTERNA
C 1/4" 3/8" 1/2" 3/4" M16x1,5" 1"
L 55 57 61 62 57 67
S 11/16" 7/8" 1.1/16" 1.1/4" 7/8" 1.5/8"
Øp 9,5 17,5

Op => Diâmetro de Passagem do fluído no Pino “macho” - Disponível com roscas métricas

Modelos, Configurações do Pino e Dimensões
PCL-17
...
CONEXÃO COM ROSCA NPT / MÉTRICA INTERNA
C 1/4" 3/8" 1/2" 3/4" 1"
L 77 85
S 1.1/8" 1.1/2"
D 32 45
PCL-17T
...
CONEXÃO COM ROSCA INTERNA COM TRAVA
C 1/4" 3/8" 1/2" 3/4" M16x1,5 1"
L 77 79 85
S 1.1/8" 1.1/2"
D 32 45
PCL-18
...
CONEXÃO COM ROSCA NPT EXTERNA
C 1/4" 3/8" 1/2" 3/4" 1"
L 77 85
S 1.1/8" 1.1/2"
D 32 45
PCL-18
...
CONEXÃO PARA MANGUEIRA
C 1/4" 5/16" 3/8" 1/2" 5/8" 3/4" 1"
L 99 110
S 1.1/8" 1.1/2"
D 32 45

Para bitolas maiores que 1” Vide a série PCL GB

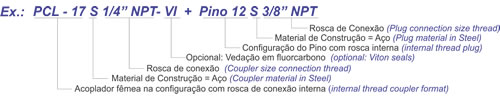

Como codificar para pedidos
Vazão
Conexão
1/4” ~ 3/4"
Conexão
1”
