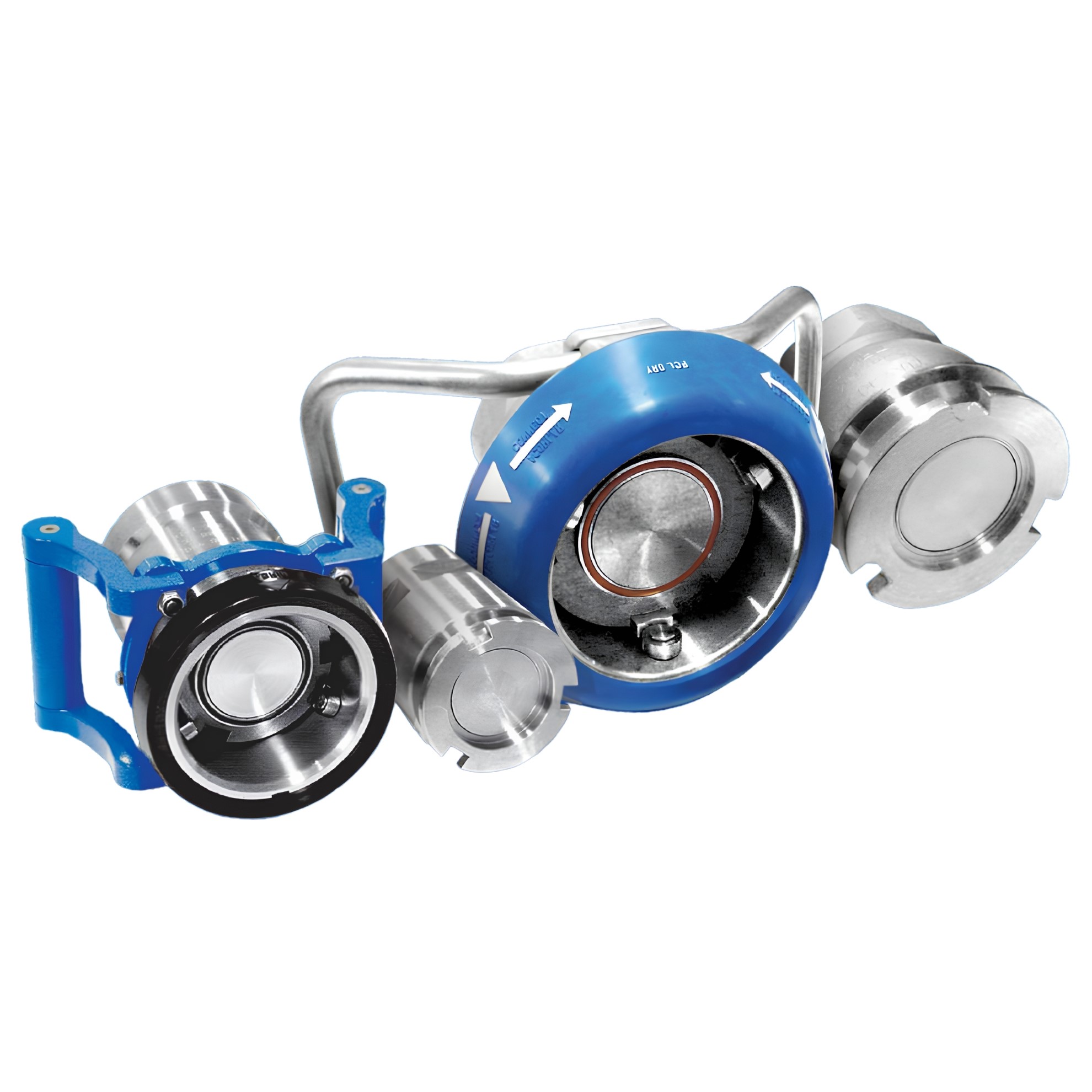

Engates a Seco - PCL DRY

PCL DRY Disconnect coupllings

sistema de conexão e desconexão a seco – TRANSFERÊNCIA DE FLUÍDOS

Características e aplicações:

  • Conexão e Desconexão sem derramamento de Fluído
  • Válvulas em ambas as metades (macho e fêmea) abrem e fecham automaticamente
  • Manobra de Operação ergonômica e segura
  • Excelente Vazão
  • Robustez e reduzida manutenção
  • Controle e redução efetiva na emissão de poluentes para a atmosfera
  • Carregamento e descarregamento de Fluídos: Caminhões Tanque, Trens Tanque, Navios, Plataformas Marítimas, Aviões
  • Construção em Aisi 316, Alumínio e Latão
  • Fluídos: Alimentícios, Combustíveis, Fármacos, Petróleo, Químicos
  • Norma: NATO STANAG 3756 Edição 4

Como funciona

Conectando o Conjunto

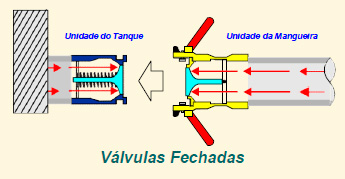

alinhe a parte fêmea com a parte macho

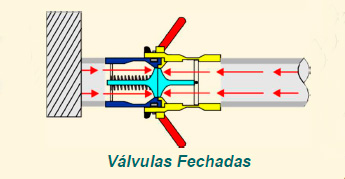

empurre a parte fêmea contra a parte macho

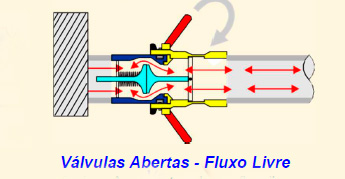

rotacione a parte fêmea no sentido horário

Desconectando o Conjunto

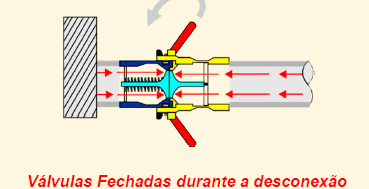

rotacione no sentido anti-horário para desconectar

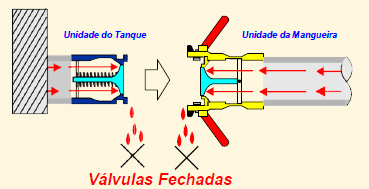

puxe a parte fêmea
(unidade da mangueira)

Norma Nato: STANAG 3756 Edition 4
Série PCL DRY UM, Unidade da Mangueira, diâmetro de 70mm, DN 50 atende ao conceito de produto da norma Nato Stanag 3756; proporcionando compatibilidade e total intercambialidade com produtos de outros fabricantes que adotam esta normatização, entre eles Todo, Mann-Tek, Avery Hardoll.

Unidade da mangueira

Manobras de Acoplamento / Desacoplamento Simplificadas
Rotacionando a manopla no sentido horário, as duas metades do conjunto estarão acopladas (seguramente unidas e travadas).
Em simultâneidade as válvulas da parte fêmea e da parte macho se abrem – Fluxo de Fluído Liberado
Rotacionando a manopla no sentido anti-horário, as válvulas se fecham, estancando o fluxo antes do desacoplamento físico das duas metades – Fluxo de Fluído Interrompido, com perda insignificante de fluído

Conexão Giratória
Permite a livre rotação da mangueira em torno do eixo do conjunto acoplado, sem risco de torção da mangueira ou de um desacoplamento acidental.

Diâmetro Nominal
mm
Conexões
BSP – NPT
(1)
L1
mm
L2
mm
Unidade da
Mangueira
Unidade do
Tanque
DN 70 1.1/2″
2″
141 105 Unidade de Mangueira PCL Unidade de Tanque PCL
DN 105 2.1/2″
3″
180 134
DN 119 3″
3.1/2″
1184 1135
DN 164 4″ 210 158

(1) As unidade do Tanque podem ser fornecidas com conexões flangeadas (adaptadores).

(2) Dimensões L1 e L2 podem variar em função do tipo de rosca de conexão.

Diâmetro Nominal Máxima Pressão de Operação (bar)(3) Taxa de Vazão
mm Alumínio AISI 316 Litros por minuto – LPM
DN 70 15 20 até 630 (4)
DN 105 15 20 até 1500(4)
DN 119 15 20 Até 1900(4)
DN 164 20 25 até 3400(4)

(3) Pressão estática (não pulsante)

(4) Valores de Referência (vazão efetiva é função da pressão, viscosidade e temperatura do fluído)

Como codificar para pedidos
